프로그래머블(Programmable) 오실레이터

프로그래머블 오실레이터 제작 되는 과정입니다.

먼저 프로그래머블 오실레이터란?
프로그래머블(Programmable) :프로그램 작동이 가능한

오실레이터(Oscilator) : 발진기, 입력신호가 없이도 일정한 주파수의 신호가 출력되는 회로

즉, 프로그램 작동으로 원하는 주파수값의 오실레이터를 제작하는 것입니다.

주파수의 단위이는 MHz (메가헤르츠)이며 0.0Mhz부터 최대 150.00Mhz  까지 프로그래머블이 가능합니다.

프로그래머블 오실레이터의 장점은. 일반 시장에 자주 나오는 주파수 값이 아닌. 특수한 주파수 값일때 쓰입니다.

시중에서는 잘 생산되지 않는 주파수의 오실레이터가 가격이 조금 더 비쌉니다.  하지만 프로그래머블 오실레이터가 있다면

쉽게 내가 원하는 주파수의 오실레이터를 얻을수 있다는 것입니다.  그럼 사진과 함께 보겠습니다

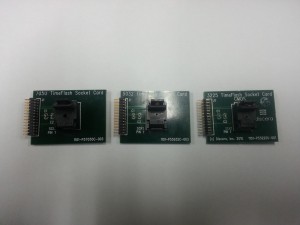

.20130418_192808

먼저 사진을 보시면 왼쪽부터 7050  5032  3225.  부품의 왼쪽 상단에 오실레이터의 사이즈가 적혀져 있습니다.

즉 7,0X5.0의 오실레이터를 제작하려면 왼쪽에 있는것을 사용해야 하는것이구요 . 이제 이중에 원하는 사이즈를 선택 합니다.

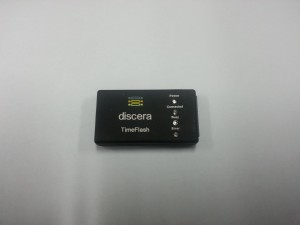

20130418_192902

자. 두번째로 위 사진은 프로그래밍을 하기 위한 기기 입니다.

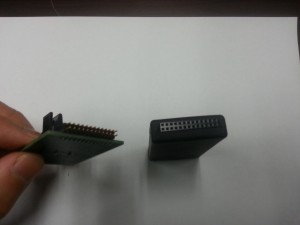

20130418_192955

이 사진은 첫번째 사진과 두번째 오실레이터프로그래밍 기기의 옆면 입니다.

Male, Female 로 되어있으며  칸에 맞게 결합을 하게됩니다.

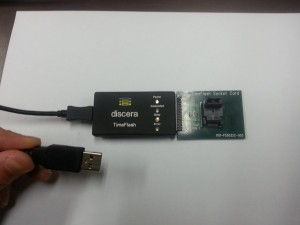

20130418_194346



그리고 나서 좌하단(사진) 커넥터에 맞춰서 컴퓨터에 연결을 합니다.

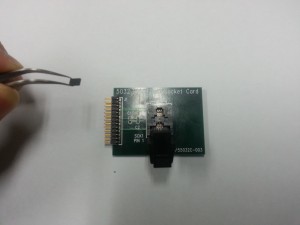

20130418_193410

자, 그럼 저는 5032 사이즈의 오실레이터로 프로그래밍을 해보려합니다.

지금 핀셋으로 집은 오실레이터는 블랭크(Blank)타입이고. 아무것도입력이 되지않은 오실레이터 입니다.

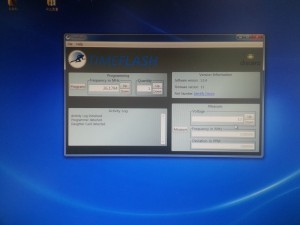

20130418_200926



이제 컴퓨터의 프로그램을 실행 시킨후 화면을 보시면 왼쪽 상단에 원하는 주파수 MHz를 입력하고, 오른쪽 중간에는 전압을 입력 하는곳입니다.

저는 26.1784MHz의 주파수와 3.3V의 전압을 입력 했습니다. 두가지가 다 완료 된 후에 좌측 상단 맨끝에 프로그램(Program) 버튼을 누르면

기계가 작동하면서 오실레이터가 프로그래밍이 되고 나면 원하는 값의 오실레이터를 얻어낼 수 있습니다.
