교육용키트 조립하기1-FM라디오

현재 디바이스마트에선 많은 키트제품들이 판매가 되고 있습니다. 그 중 초급자나 학생들 교육에 도움이 될만한 간단한 키트를 한가지 소개 해드리고자합니다. 교육용 키트 제작전문 업체인 로보트론에서 디바이스마트를 통해 판매중인 FM라디오입니다.

예전엔 많은 사람들이 라디오로 노래나 방송을 들었지만 요즘은 MP3나 핸드폰에  음악파일을 담아서 들을 수 있고, 자동차에선 USB나 CD로 음악을 들으면서 일상생활에선 많이 잊혀져 가고 있죠.
하지만 저렴한 비용으로 교육과 취미를 동시에 즐길 수 있는 간단한 키트이므로 이공계에 관심이 있는 초급자나 자녀분들이 과학자가 꿈이신 분들은 관심있게 봐주세요^^

본론으로 돌아가서 이 FM라디오는 작은 크기로 언제나 휴대를 할 수 있으며, 주파수를 이용하여 라디오를 들을 수 있고, 채널을 저장하여 듣고싶은 주파수의 라디오를 언제나 들을 수 있는 키트입니다. 간단한 제작방법으로 누구나 쉽게 만들 수 있어 초보자나 자녀들 학습용으로도 안성맞춤이죠~

◇우선 제작을 하기에 앞서 부품들을 살펴보겠습니다.

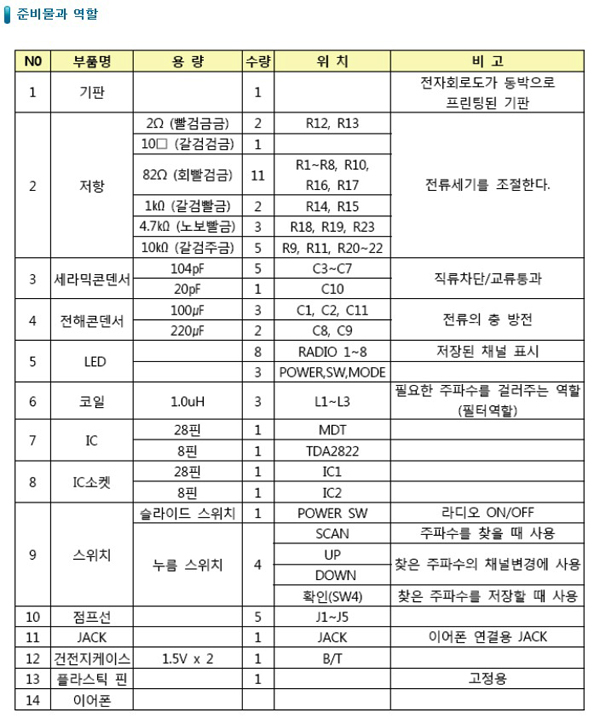

◎준비물과 역할에 대해서 알아보기


◎제품을 구매하시면 이와 같이 준비물이 반제품인 상태로 받으실 수 있습니다.

**리스트와 실제 수령한 부속품의 수량을 확인 해보시기 바랍니다.

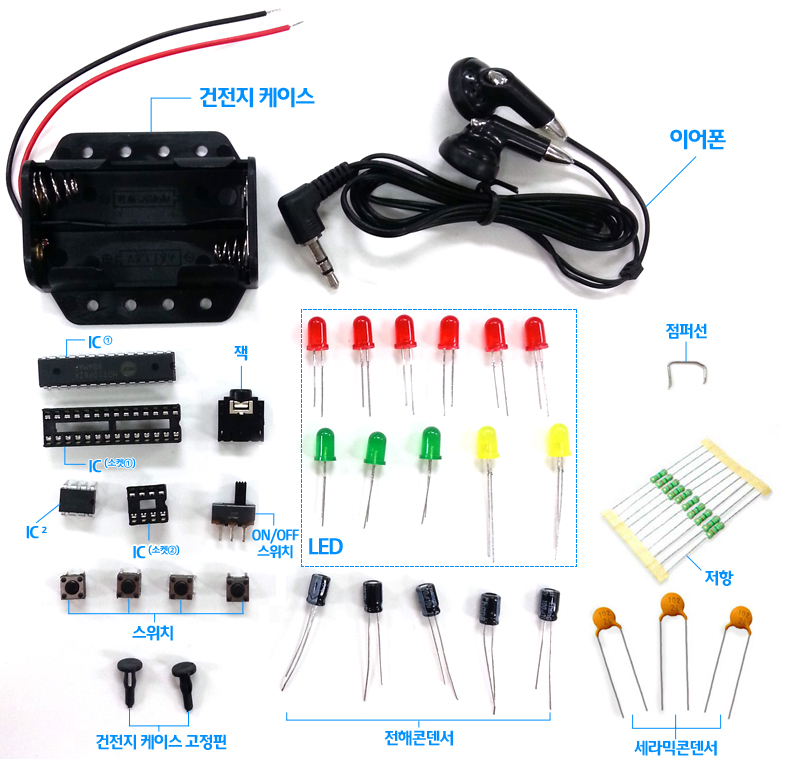

**이게 어떤제품이지? 하시는 분들을 위해서 부품명을 알려드리겠습니다~

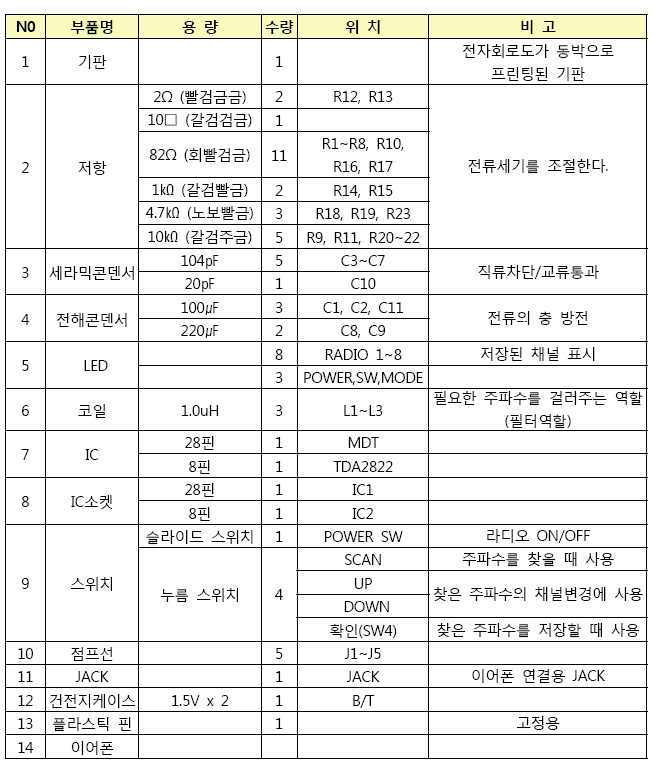

부품명12

사진을 클릭하시면 큰 화면을 보실 수 있습니다.

이제 부품명은 모두 확인 하셨나요?

◇여기서 한가지 짚고 넘어가야 될 점!!
**기본적으로 키트 제품들 같은경우 대부분 납땜으로 제작을 하기 때문에 납땜에 필요한 도구는 모두 본인이 준비하셔야 됩니다. 혹시 필요한 도구가 없으신 분들도 걱정하지 않으셔도 됩니다. 디바이스마트에서 저렴한 가격으로 납땜제작세트를 한번에 구매하실 수 있습니다.
납땜세트 구매하러가기

자! 본격적으로 제작을 시작하겠습니다.

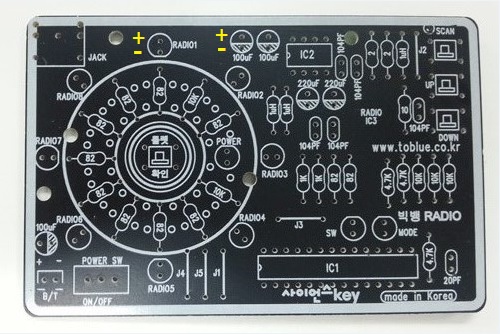

먼저 IC칩이 포함된 기판을 준비합니다.

111-1

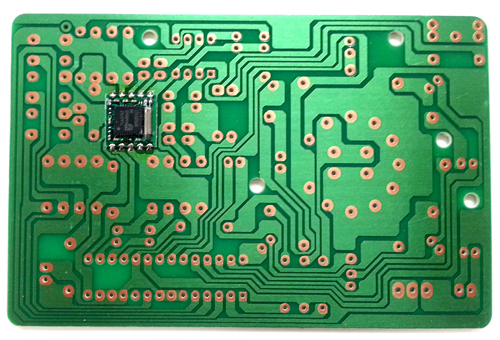

위치별 부품명이 프린트된 모습

IC가 결합된 모습

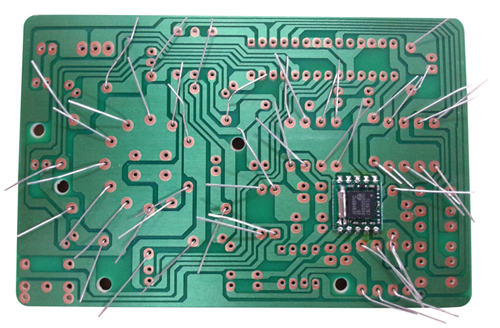

IC가 결합된 뒷면의 모습

위의 사진을 보시면 부품이 위치해야 될 자리마다 친절하게 프린트 되어있어서 쉽게 찾을 수 있습니다.

◎조립방법 알아보기

1. 저항 및 점프선 꽂기
-극성에 상관없이 저항값에 맞춰 정확한 위치에 꽂는다.
2.세라믹 콘덴서 꽂기
-극성에 상관없이 용량값에 맞춰 꽂는다.
3. 전해 콘덴서 꽂기
-극성에 주의하며, 용량값에 맞춰서 꽂는다(긴 리드선이 +극)
4. LED 꽂기
-극성에 주의하며, RADIO1~8, SW, MODE, POWER에 꽂는다(긴 리드선이 +극)
5. 코일꽂기
-1UH에 코일을 꽂는다.
6. IC소켓 꽂기
-기판의 홈에 맞춰서 꽂는다(8핀을 IC2에 28핀을 IC2에 꽂는다)
7. 스위치 꽂기
-극성에 상관없이 스위치를 SCAN, UP, DOWN, 확인(SW4)에 꽂는다.
8. JACK 꽂기
-좌측 상단에 JACK에 꽂는다.
9. 건전지 홀더 꽂기
-빨간선이 (-) 검정선이 (+)에 꽂고 고정핀을 이용하여 뒤쪽에 고정한다.
**순서에 관계없이 조립해도 무방합니다.
**FM라디오에서는 일명 리드저항이라고 하죠? FM라디오에서는 이 리드저항을 사용하고 있는데 컬러코드로 저항값을 구분을 할 수가 있죠~ 구분하기 힘드신 분들을 위해 관련자료를 준비했습니다.

저항관련 글 보러가기



◇조립방법에 따라서 납땜을 시작하겠습니다.

전 종류별로 한개씩 진행한게 아니라 한번에 두세가지 납땜을 하였습니다~
**물론 납땜은 본인이 편하신 방법을 선택하여서 하시면 됩니다.

20130405_104204

20130405_100737

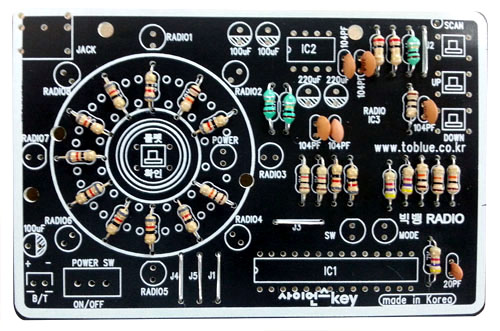

1. 저항, 세라믹콘덴서, 코일, 점퍼선을 한번에 연결한 모습. 밑에 사진을 보시면 납땜을 꼼꼼히 하기 위하여 핀을 모두 굽혀놓았습니다.



20130405_104723

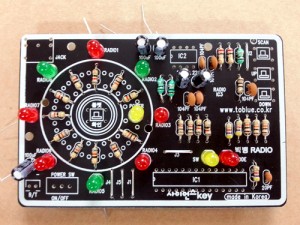

2. 전해콘덴서와 LED를 연결한 모습



20130405_112155

3. 마지막으로 IC소켓, 스위치, JACK, 배터리까지 연결한 모습



20130405_113933

20130405_112300

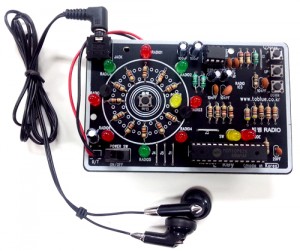

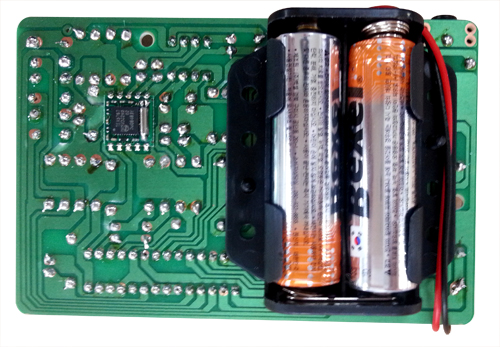

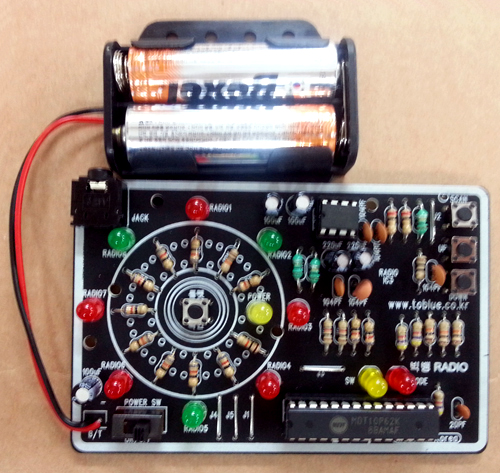

4. 완성된 모습. 아래사진을 보시면 기판에 배터리를 고정할 수 있는 홈이 있어 고정핀을 이용하여 뒤로 깔끔하게 장착한 모습입니다.

**지저분한 리드선은 리드컷팅기를 통하여 깔끔하게 제거 하시면 됩니다. 리드컷팅기가 없으신가요? 디바이스마트에서 구매하세요~
리드컷팅기 구매하기

이제 모든 작업이 완료 되었습니다! 너무 간단하죠?

완성된 제품의 동작방법을 알아볼까요~

◎동작방법

-라디오를 사용하는 지역마다 주파수가 모두 다르니 주파수 설정에 주의하세요.
-이어폰을 꼽고 전파가 잘 통하는 곳에서 전원을 켭니다.(창문가 등)
-이어폰을 통해서 소리가 들리면 주파수를 변화시키며 주파수를 찾습니다.
-라디오 방송을 찾으면 LED10(Mode)에 불이 들어옵니다.
-그 방송이 듣기를 원하는 방송이라면 확인키(SW4)를 누릅니다. 그러면 원형으로 된 LED 중 하나에 불이 들어오며, 라디오채널 1개가 저장된 것입니다.
-원하는 방송이 아니라면 다시 SCAN버튼을 누릅니다. 원형 LED가 켜지지 않고 라디오 채널은 저장이 되지 않습니다.
-위와 같은 방법으로 라디오의 채널을8개까지 찾아서 저장할 수 있고, 그러면 원형에 있는 LED 8개가 모두 점등 되고 LED가 회전하기 시작 합니다.
-라디오 채널8개가 모두 저장되면 UP/DOWN 버튼을 눌러서 선택된 8개의 방송을 바꾸어 들을 수 있습니다.
-확인키를 누르면 LED가 회전 합니다. 이때 다시 확인을 누르면 LED가 멈추고 그 의 주파수가 라디오에 나옵니다.
-SCAN 버튼을 누르면 라디오 주파수를 자동으로 찾습니다

이제 라디오를 들어보겠습니다!!

창가쪽이 아니라 주파수를 잡는데 오랜시간이 걸렸네요~ 그리고 전 이어폰 대신 스피커를 장착하였습니다.

가정에서 혼자 듣는 분들은 스피커로 사용하셔도 좋겠네요.

저렴한 가격에 나쁘지 않은 것 같은데 자녀들 교육용으로 많이 활용해보세요^^

다음시간에 더 재미있는 키트를 소개해드리겠습니다. 기대해주세요~

괜찮았다 싶은 분들은 아래 버튼을 클릭해주세요^^

FM라디오 구매하러가기
