팝(pop) 너트를 이용해서 간단히 기계적인 조립을 해결하자

(본 글은 PinkWink 블로그 중복 개제하는 것임을 미리 밝힙니다. 또한, ntrexgo 사이트의 베타 테스트의 성격을 함께 가집니다.)

로봇을 제작하다가 보면, 항상 사소한 것이 걸릴때가 있습니다. 로봇의 특성상 한 사람이 많은 분야를 두루 다루어야하기 떄문인데요. 제가 학생때는 항상 기계적인 부분이 걸렸죠. 그 중에서 당시 저희를 괴롭히던 것이 바로 볼트와 너트로 채결하는 부분의 마무리가 문제일때가 있었습니다. 탭을 잘 못 뚫는다든지, 볼트 너트로 조립하기 어렵다든지.. 뭐 이런거….^^

이럴때 편히 쓸 수 있는 것이 있습니다. 바로 팝(pop) 너트, 혹은 블라인드(blind) 너트라고 부르는 건데요.

팝너트

팝너트

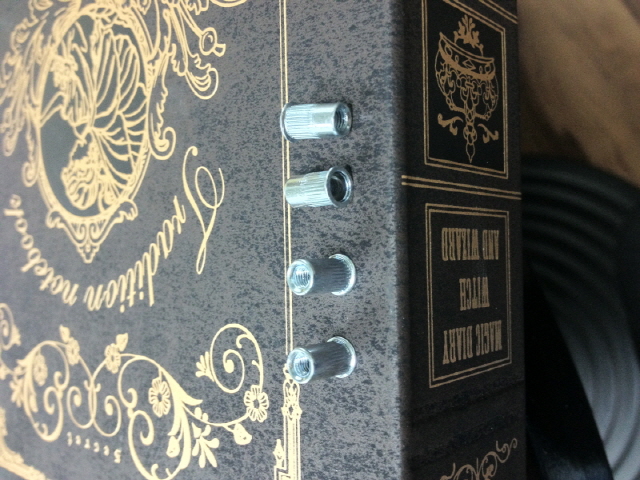

이렇게 생겼습니다. 너트처럼 생겼는데 좀 이상하죠. 저 주름있는 부분이 압착되는 것이 특징입니다.

팝너트

팝너트

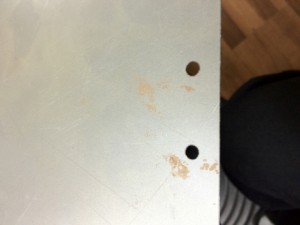

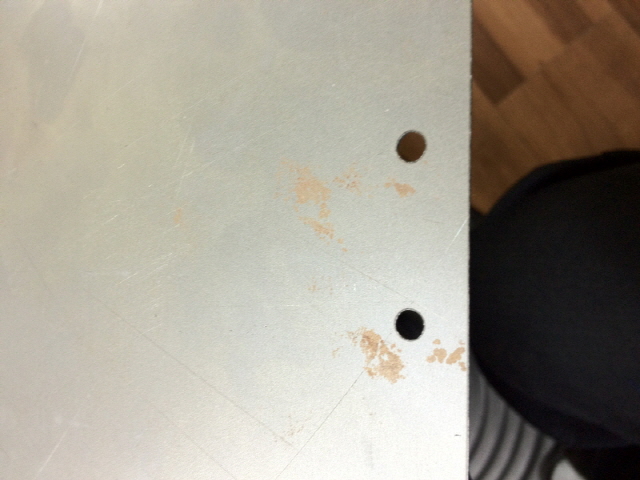

이런 구멍이 그냥 뚫려있다면

팝너트

팝너트

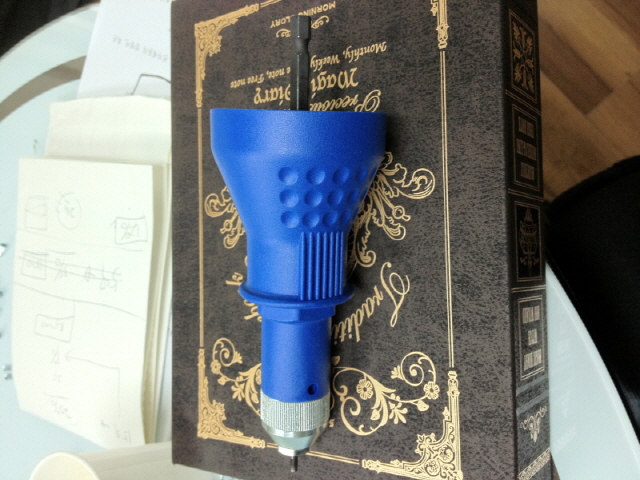

이런 도구가 하나 필요합니다. 전동 드라이버에 연결하시면 되는데요

팝너트

팝너트

여기에 팝 너트를 끼우시구요

팝너트

팝너트

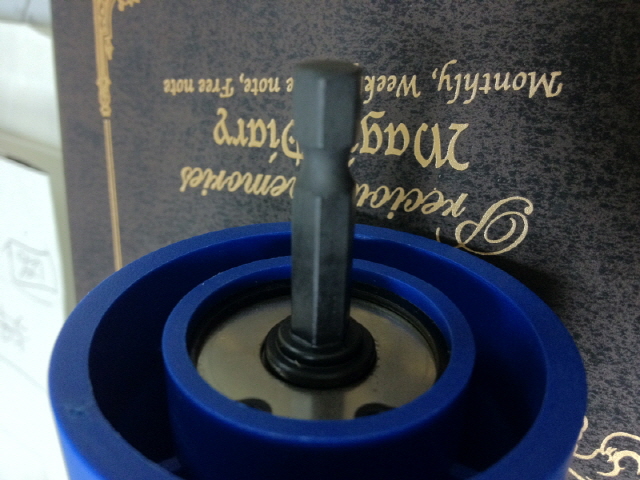

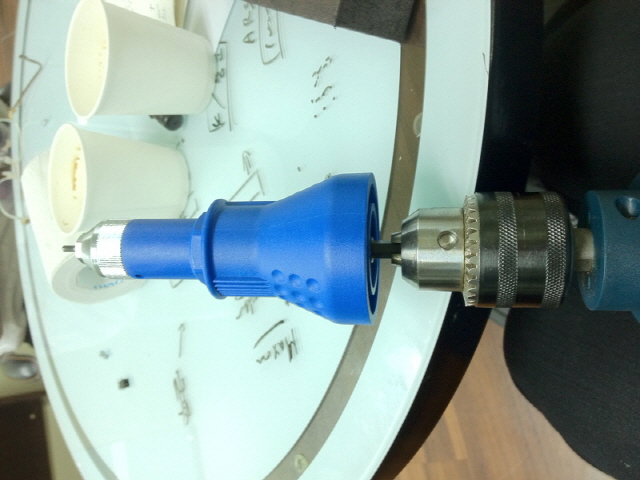

여긴 전동 드라이버 혹은 드릴에 끼우시면 됩니다.

팝너트

팝너트

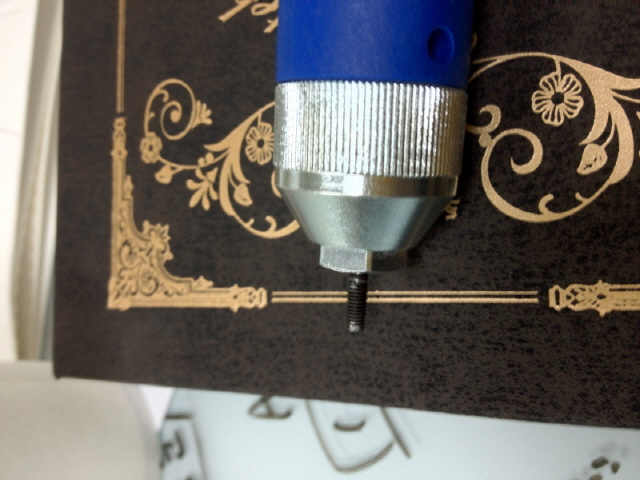

뭐.. 이런 모습이죠^^

팝너트

팝너트

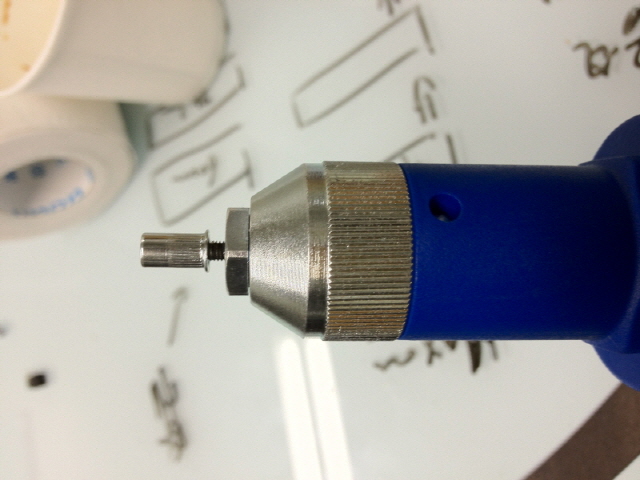

그 끝에 팝너트를 끼우시면 됩니다.

팝너트

팝너트

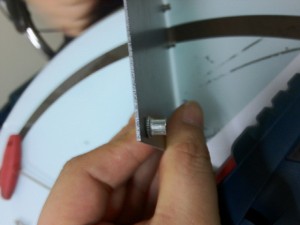

그리고, 구멍에서 사삭 돌려주시면, 저렇게 주름 부분이 압착되면서 홀에 고정되고, 그리고나서 볼트를 끼우실 수 있습니다.

팝너트

팝너트

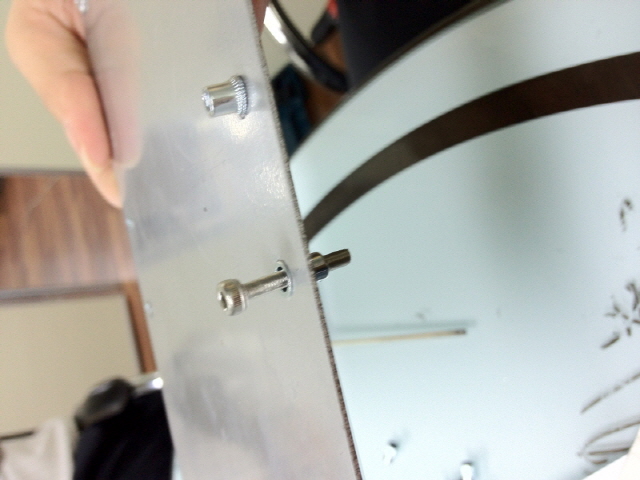

이런 모습이에요. 너트로 고정할 필요도 없이 그냥 탭가공이 어려운 얇은 곳이나, 또 혹은 실수로 탭가공을 하지 않은 곳에 쓸 수 있죠.

팝너트

팝너트

물론 볼트도 잘 들어가구요^^

장착된 팝너트

장착된 팝너트

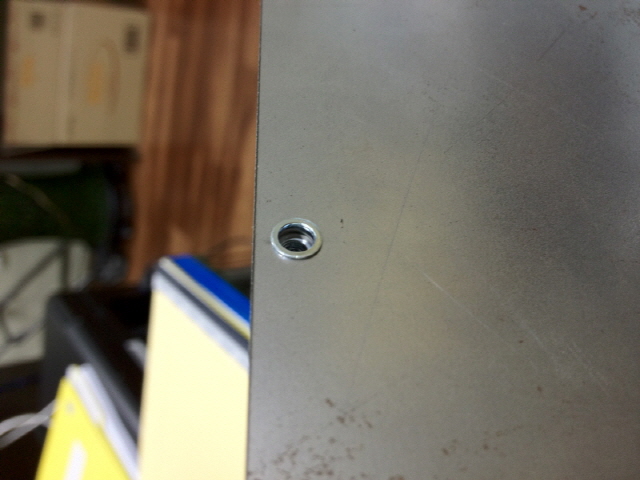

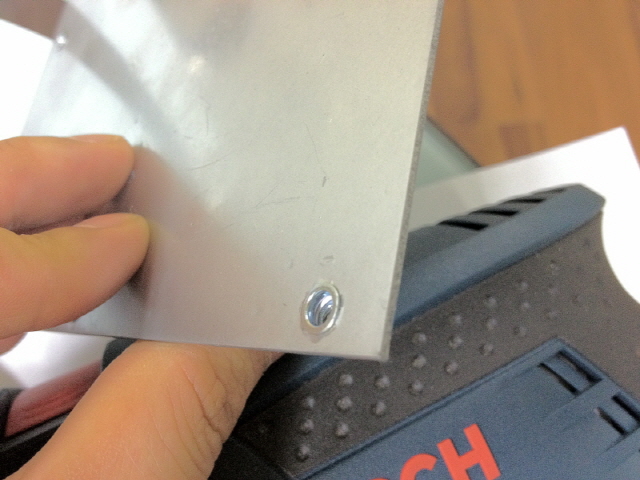

조금만 연습해서 숙련되면 저렇게 모양도 괜찮습니다.^^

장착된 팝너트

장착된 팝너트

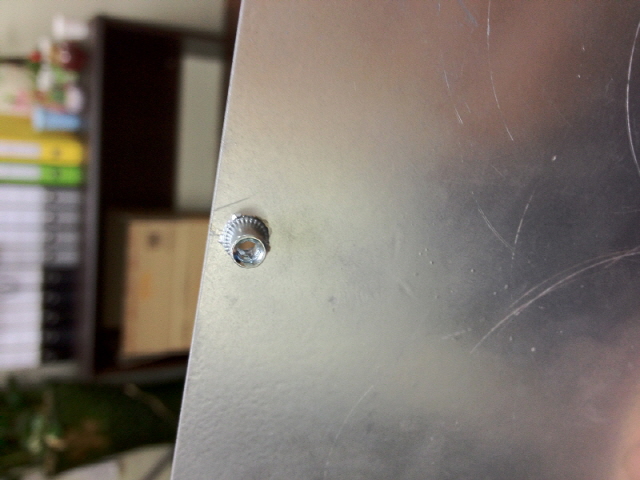

주름부분이 저렇게 마무리되는 것을 알 수 있죠.^^

물론 일반적인 볼트-너트보다야 비쌉니다만, 필요할때, 순간순간 사용하기 좋은 것 같아서 소개합니다.^^

아 당연히 어디서 구할 수 있는지를 먼저 알아야죠^^

팝너트는 디바이스마트 팝너트 카테고리에서 구할 수 있습니다. [바로가기]

그리고, 팝너트를 고정하는 도구도 역시 디바이스마트에서 구할 수 있습니다. [바로가기]

모두들.. 즐거운 작업 되세용^^
