칩센 신제품 – AirBon , BlueM 모듈

2013년 4월 11주년을 맞이한 칩센에서 AirBon 시리즈와 BlueM 시리즈의 최신 모듈을 출시하였습니다.

  • AirBon

지능형 무선RF모듈인 AirBon-F400은 424MHz 또는 447MHz 주파수대역에서 사용할 수 있는 무선통신 모듈입니다.
주파수와 통신출력은 국내 전파통싱 규격에 맞게 개발/제작 되었습니다.
AirBon-F400은 복잡한 사용자 설정 없이 편리한 데이터 전송을 하고, 멀티채널을 지원합니다.
SMA커넥터 타입F400SU.FL커넥터 타입F400U 두 종류가 있습니다.
또한 테스트 보드인 AirBon USB-TB는 손쉬운 USB/UART  변환이 가능합니다.

AirBon-F400U AirBon-F400S

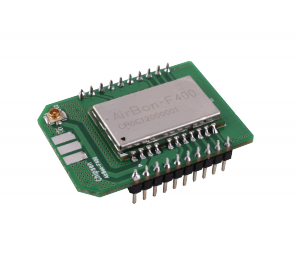

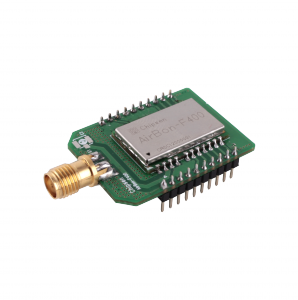

<AirBon-F400S>                                                             <AirBon-F400U>

[제품사양]

모델명 AriBon-F400
주파수 424.7~424.95Mhz / 447.8625-447.9875Mhz
변조 방식 GFSK
채널간격 12.5Khz
최대 전송출력 10dBm
수신감도 -118dBm@2400bps
슬립모드 전류 소비량 16uA
모듈 입력 전압 3.0V~3.6V(±50mV)
모듈 연결방식(인터페이스) UART, SPI, IIC
길이X넓이X높이 25.5mm X 24mm X 8.2mm
동작온도 -40ºC ~85ºC

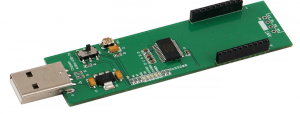

AirBon테스트보드

<AirBon USB-TB>


  • BleuM

이번에 새로 등록된 Blue M 시리즈는 모듈형태로 UART 인터페이스로 연결하여 RS232기반의 장비를 무선(블루투스)으로 사용할 수 있는 제품입니다.
RS232 시리얼 케이블 대신 블루투스 무선 통신을 이용하여 모바일 기기, 노트북, PDA 및 여타의 장비와 연결될 수 있습니다.
이번에 등록된 제품은 기존의 SMD타입과 성능은 동일한 DIP타입 이며 이와 같이 사용할 수 있는 테스트 보드  BlueM USB-TB도 동시 출시 되었습니다.

BlueM-D100 BlueM-D110

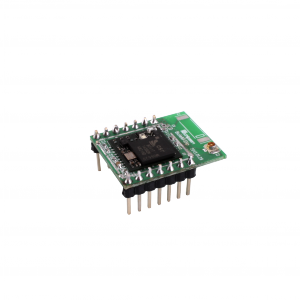

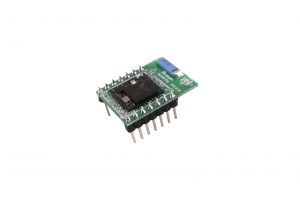

<BlueM-D100>                                                                    <BlueM-D110>

                       BlueM-D200BlueM-D210

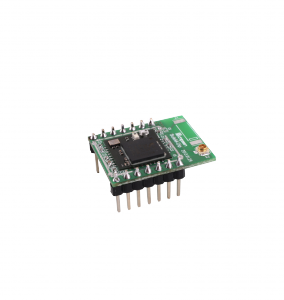

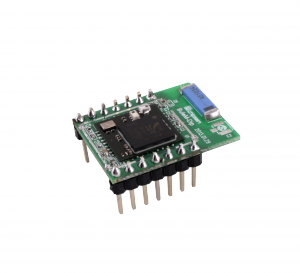

<BlueM-D200>                                                                    <BlueM-D210>

[제품사양]

모델명

BlueM-D100

BlueM-D110

BlueM-D200

BlueM-D210

블루투스

Fully qualified with Bluetooth V2.0 +EDR epecification EDR (Enhanced Data Rat) compliant with v2.0 of specification for both 2Mbps and 3Mbps

전송력

+18dBm Typical (Class1)

+4dBm Typical (Class2)

수신감도

-85dBm (0.1% BER)

주파수 범위

2401Mhz~2480Mhz

UART

Up to 921kbps

USB

v1.2

인터페이스

UART, USB, L2C, PCM, PIO

파워

2.7V~3.6V

동작온도

-40ºC~+85ºC

외형요소

25.5mm X 18mm(가로X세로)

안테나

고감도 칩안테나

외장형(UFL커넥터)

고감도 칩안테나

외장형(UFL커넥터)

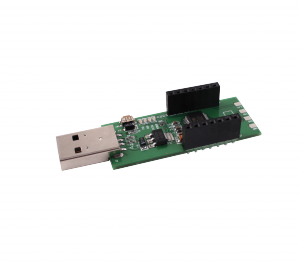

BlueM USB-TB<BlueM USB-TB>

칩센 신제품 바로가기
