알루미늄 소형 케이스 2종

알루미늄케이스

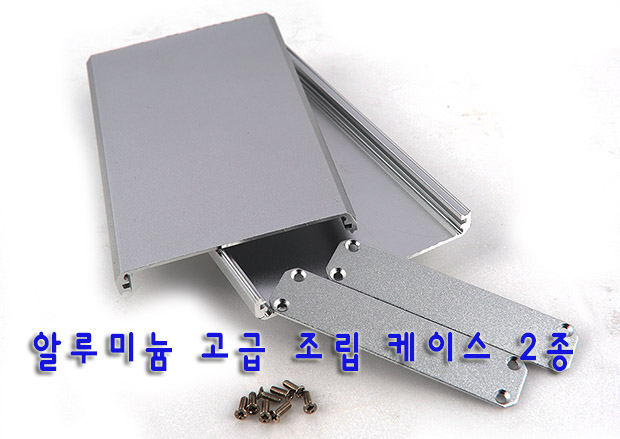

알맞는 금속 케이스를 구하기가 좀처럼 쉽지 않습니다. 비철금속 판재가공을 하기 위해서는 CAD 도면은 물론 시간과 노력이 필요합니다. 고급스러운 케이스는 필요하지만 케이스 만들기가 어려우셨던 분들에게 추천드릴만한 케이스2종을 소개합니다.

소재는 단단하며 가벼운 알루미늄으로 상판과 하판은 압출 컷팅되어 볼트 탭처리가 되어있습니다. 상 하판의 구조는 내부 조립 또는 케이스 적용 부분에 있어서 탈부착이 쉽고 내부 확인이 탁월합니다. 기존 파이프 형태의 케이스보다 더 편리합니다.

NT-알루미늄 케이스 소형-1

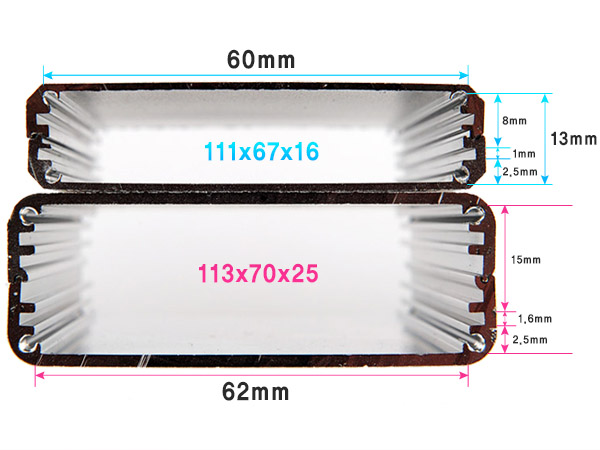

2종의 케이스의 총 길이는 111mm 와 113mm 으로 큰 차이는 없습니다. 하지만 넓이와 높이 차이가 있는데요. 내부 PCB를 포함하여 디자인 하실때에 참고하시기 바랍니다. PCB구조 외에 리튬 폴리머 전지와 커넥터류가 들어가고도 충분한 소형 케이스 입니다.
표면처리는 고급 센딩처리가 되어 잔 기스에 강하며 은색 경질아노다이징 도금되어 고급스럽고 견고합니다.


NT-알루미늄 케이스 소형-2

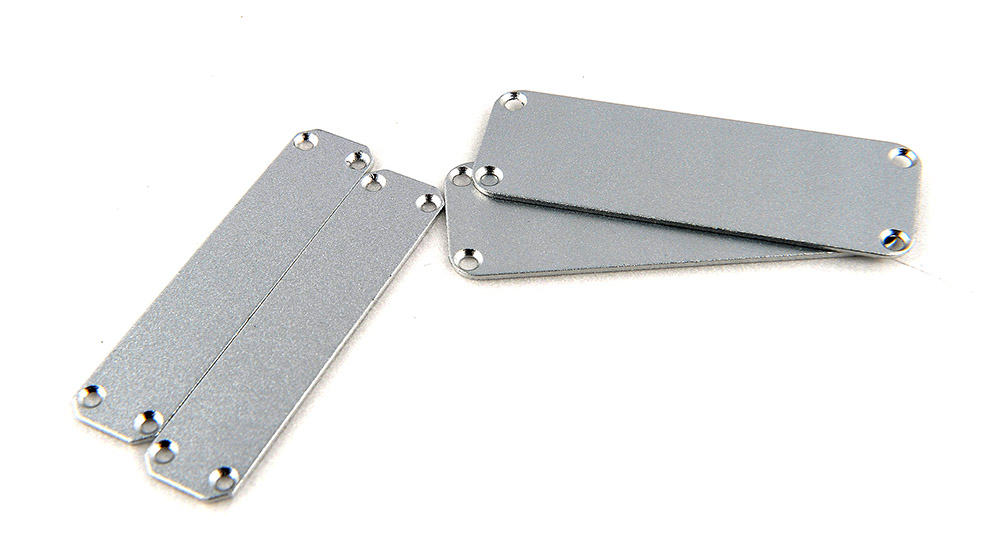

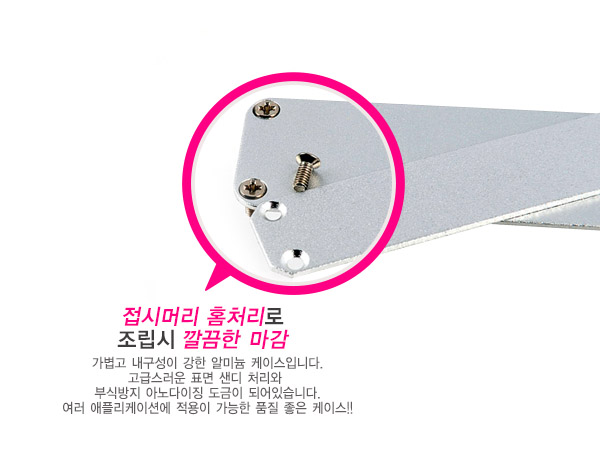

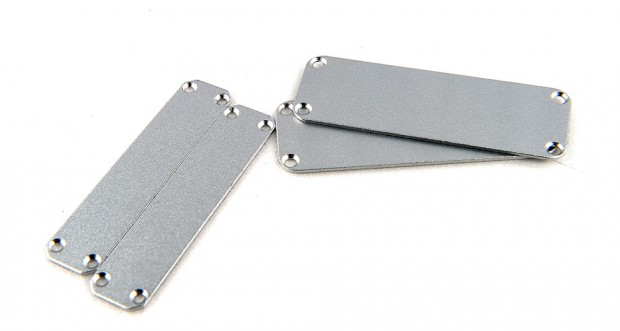

앞/뒤 커버 역시 상/하판과 같은 표면처리 되었으며, 조립시 깔끔할 수 있도록 접시머리 홈 처리가 되어있습니다. 외부에 노출이 되더라도 녹이 생기거나 오염물로 인하여 내부 보호에 좋습니다. 하지만 실링처리 되어 있지 않기 때문에 방수목적이 아니며 그 이상의 생활 방수를 위한 내부처리가 필요합니다.


사진 1

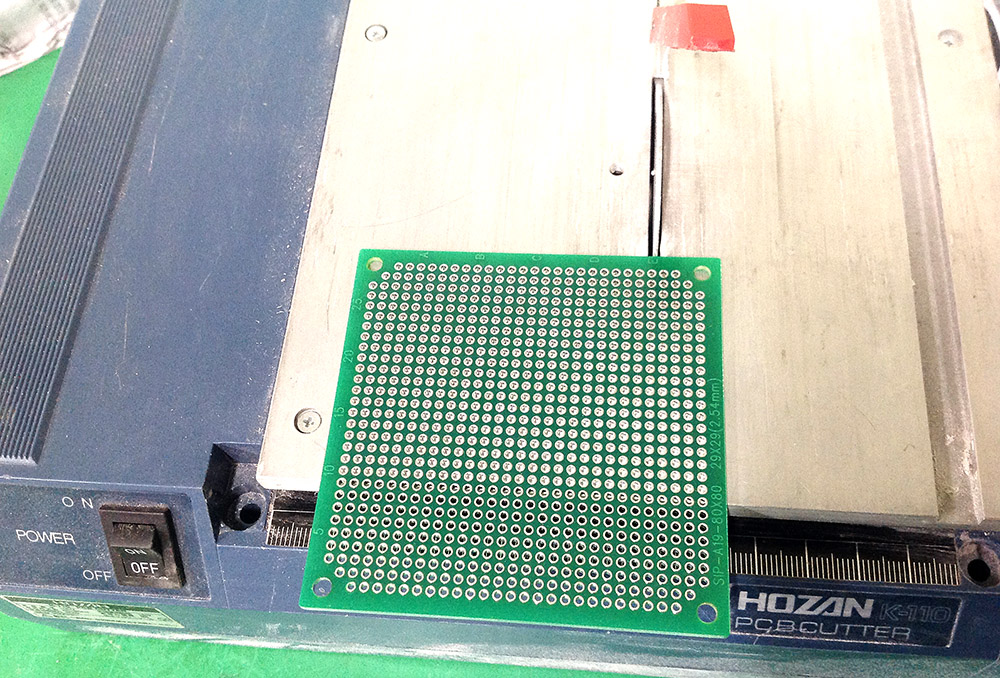

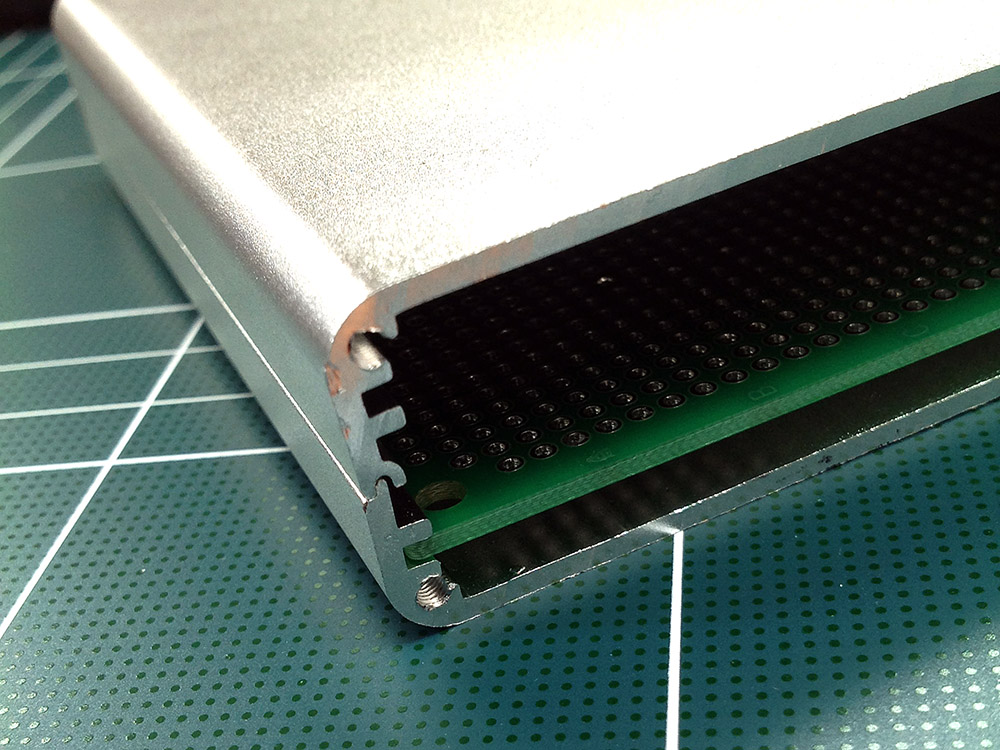

알루미늄 케이스의 장점을 살려 발열처리도 가능한데요. PCB 디자인시 발열이 심한 전원부 등을 표면사이즈를 고려하여 방열패드를 사용하시면 좋습니다. PCB는 전용 PCB가 없는 이유로 기존 PCB를 컷팅하여 사용하시면 간단합니다. PCB컷팅시 다치지 않도록 주의하여 컷팅기 절단을 합니다. 또는 가위로 잘리는 PCB를 사용하시면 보다 간편하고 좋습니다.


사진 3     사진 4


사진 1 (1)

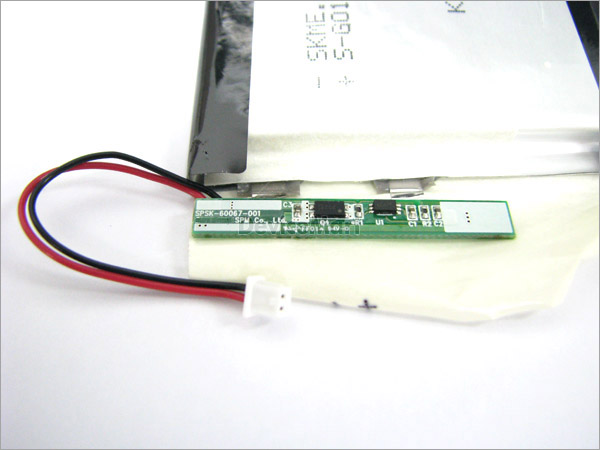

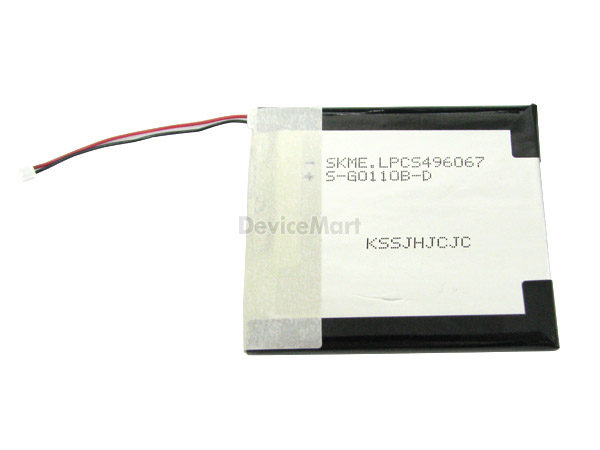

PCB 장착후 남는 공간 활용을 해보세요. 내부 전지(리튬폴리머)를 넣고 외부 출력과 충전 커넥터를 장착 할 수 있습니다. 추천 드리는 전지로는 LPCS496067-PCM(3.7V 2050mA) 으로, 초특가 리튬폴리머 배터리!! 3.7V 2050mA로 PCM 보호 회로가 장착되어 있습니다.62.1 x 59.1 x 4.5mm의 중형사이즈로, 노트북 PC, e-Bike, HEV 등의 용도에 사용되는 2000mAh급 이상의 제품입니다.



Item Description
Description
Model name
LPCS 496067
Nominal Capacity
2050mAh
Minimum Capacity
2000mAh
Rate capability
1C Discharge :≥95%@ RT
Charge Voltage
4.20V
Average Voltage
3.70V
Discharge Cut-Off Voltage
3.00V
Maximum charge Voltage
4.25V
Weight of Bare Cell
Approx. 39g
Maximum Charge Current
1.0CmA (2000mA)
Maximum Discharge Current
2.0CmA (4000mA)
Operating Temperature
Charge : 0 ℃ ~ 45℃
Discharge : -20℃ ~60℃
Standard
Charge : 0.5CmA CC/CV to 4.2V 1/20CmA cut
Discharge : 0.2CmA CC to 3.0V cut

LPCS496067-PCM(3.7V 2050mA)


사진 3 (1)

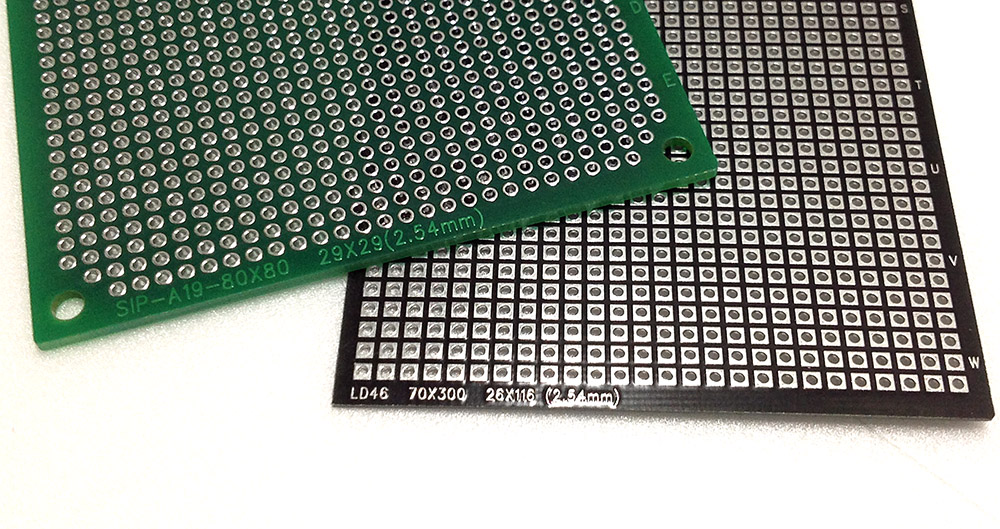

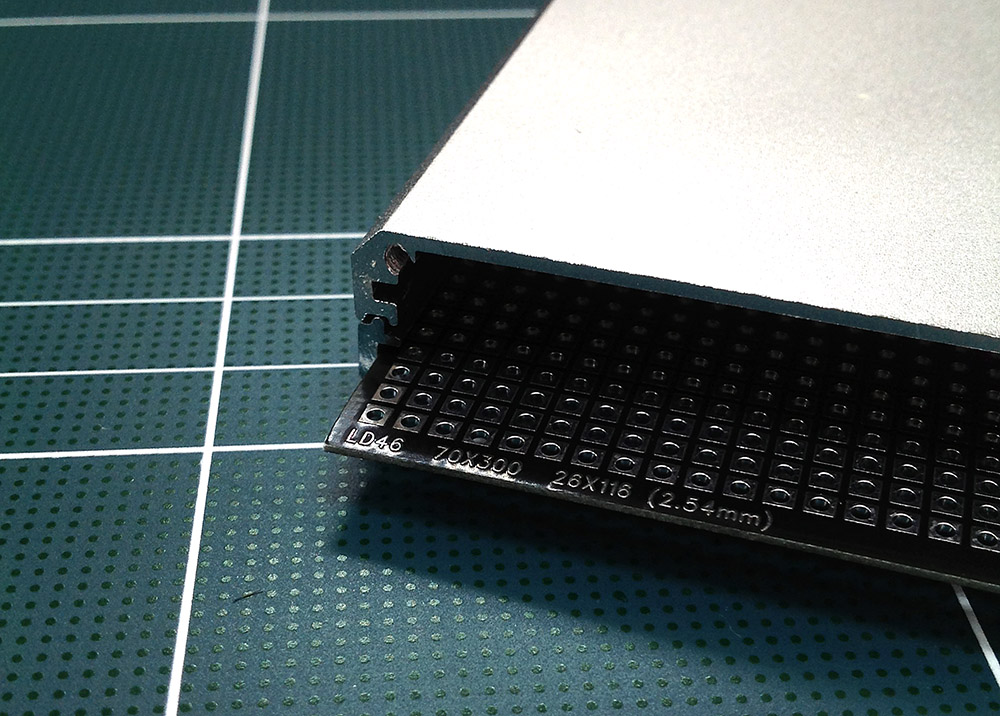

가위로 잘리는 PCB LD46을 절단하여 사용하였습니다. 휘어지는 PCB 바로가기

.

케이스

간단한 홀 가공은 드릴을 사용하여 LED / 전원 홀가공 하여 사용합니다. 도면 작업이 가능하시면 커스텀 서비스를 통하여 알맞는 커버를 만드실 수 있습니다. 문의 메일 : custom@ntrex.co.kr 커스텀 서비스 소개 페이지

.

케이스1

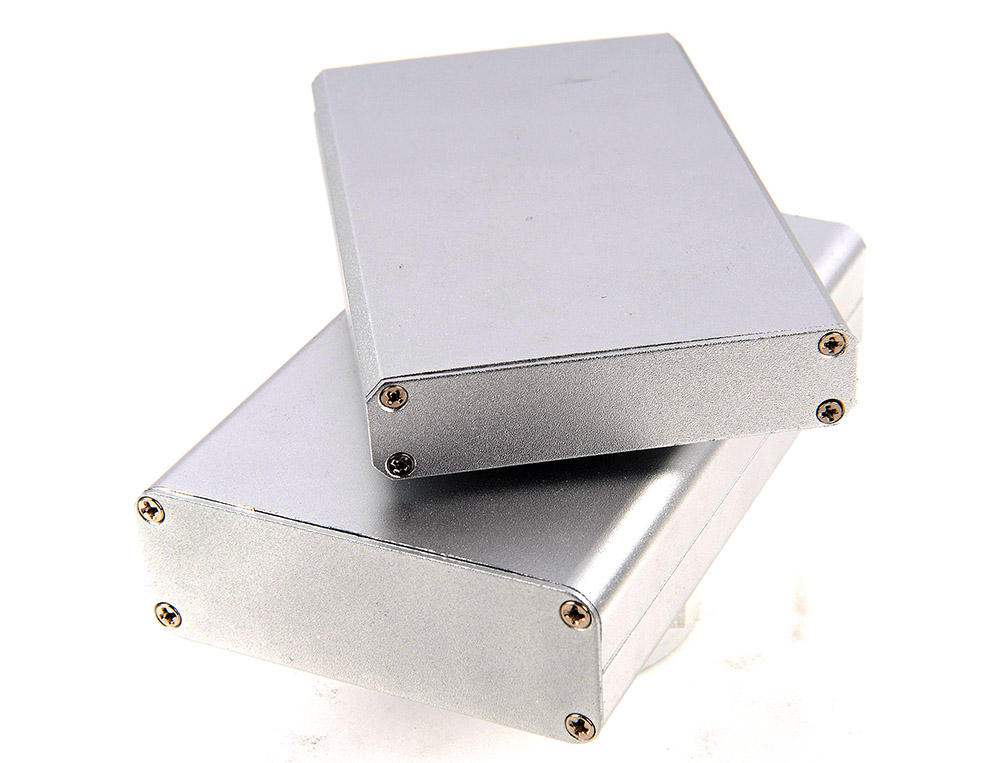

케이스 113*70*25 바로가기케이스 111*67*16 바로가기
