ST-7L (수광) ,EL-7L (발광) 제품설명

오늘은 매장에서 제일 많이 찾으시는 EL-7L (발광) , ST-7L (수광) 에 대해서 소개를 해드리겠습니다.

제품의 특징은  아래에 설명을 참고해주세요.

ST-7L (수광)
- NPN 타입의 Si phototransister이다.
- Half angle이 ±15°로 지향각이 작다
- 중심감도파장은 800㎚이다.
- 저가격이다.



EL-7L (발광)

- GaAs 적외선 LED이다.
- Half angle이 ±17°로 고지향성이다.
- 중심발광파장은 940㎚로 근적외선 영역이다.
- 저가격이다.

출처- http://home.pusan.ac.kr:8000/~asol27/bbs/view.php?id=sensor&no=2



그런데 여기서 잠깐!!

이 두제품은 외관상으로 보면 똑같이 생겨서 구분하기가 힘듭니다.

그러면 어떻게 구분해야 할까요?

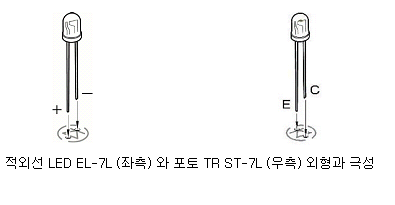

ST-7L,EL-7L
 그럼, 아래 그림을 한번 보시죠~



ST-7L,EL-7L



출처-http://cafe.naver.com/robo114/31



위의 그림과 사진을 보세요. 어떤 점이 다른지 보이시나요?

센서를 위에서 수직으로 보았을 때 센서 안에 까만 네모난 칩 같은게 보입니다.

그 까만 부분이 작으면 발광센서 (EL-7L) , 크면 수광센서 (ST-7L) 입니다.

어떠세요~? 참 쉽죠? ^^

이제 섞이더라도 당황하지 마시고 비교해보세요~~^^



참고가 되셨길 바라며 이상으로 제품 소개를 마치겠습니다.
