[43호]초소형 mp3 모듈군 출시



유비쿼트

초소형 mp3 모듈군 출시



유비쿼트는 SD카드 소켓이 내장된 초소형 mp3 모듈 3종을 출시했다. 제품군은 기본 mp3 기능만을 탑재한 버전과 다이얼 볼륨 조절 기능을 탑재한 다이얼 볼륨 버전, 디지털 볼륩 조절 기능을 탑재한 디지털 볼륨 버전으로 구성됐다.

이 모듈군의 공통적인 특징은 하나의 PCB 모듈 안에 CODEC IC, 주변 회로, Micro Sdcard socket 을 모두 실장하여 활용성을 높였으며, 잡음이 최소화된 깨끗하고 풍부한 음질 구현한다는 것이다. 기본 모듈과 다이얼볼륨 버전의 모듈에는 오디오 증폭회로인 고음질의 AMP 칩을 추가로 삽입해 사운드 출력의 품질을 한 단계 향상시켰다.

입력 전압은 3.3V ~ 6V로, 단일 전압으로 구동이 가능하며 2.54mm 표준 규격 헤더핀 인터페이스로 다양한 개발 보드 및 개발 환경에 적용이 가능하다. 특히, VLSI 사의 MP3 AUDIO CODEC 칩이 실장되어 Control 신호들만 외부로 인터페이스 하여 여러가지의 MCU를 통해 해당 칩의 기능을 손쉽게 사용 가능하게 해주는 모듈이다.

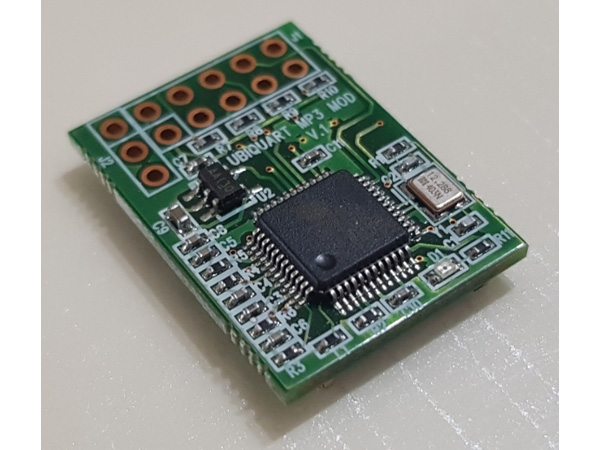

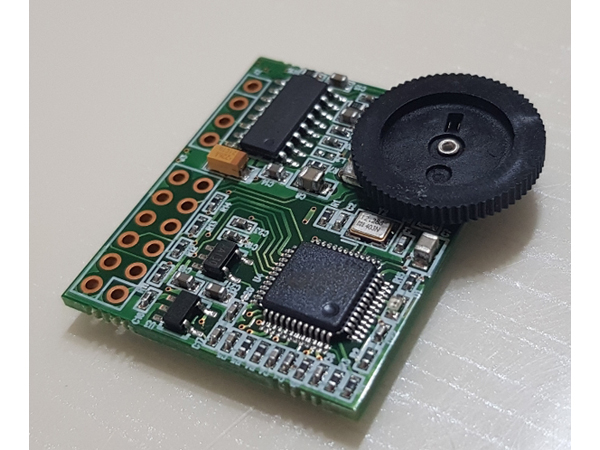

초소형 VS1003B mp3 모듈 초소형 VS1003B mp3 모듈
(다이얼 볼륨 Ver.)

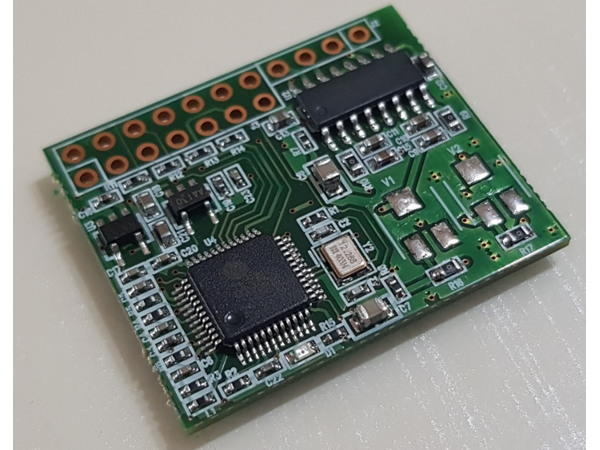

초소형 VS1003B mp3 모듈
(디지털 볼륨 Ver.)
· 사이즈 : 18mmX25mm
· 사용전압 : 3.3V ~ 5V
· 소모전류 : about 60mA @ 3.3V
· 2.54mm 규격의 헤더핀(수), 헤더소켓(암) 각각 2가지 제공
· 사이즈 : 26.5mmX31.5mm
· 사용전압 : 3.3V ~ 6V
· AMP출력 : 최대 3W (구동조건 : 5V 입력, 4Ω SPEAKER)
· 소모전류 : 80mA ~ 120mA (@ 3.3 ~ 6V, 4Ω SPEAKER)
· 2.54mm 규격의 헤더핀(수), 헤더소켓(암) 각각 2가지 제공
· 사이즈 : 26.5mmX31.5mm
· 사용전압 : 4.5 ~ 6V (VS1003B chip 의 출력(볼륨)을 낮게 설정하면 3V 이상부터 구동가능)
· AMP출력 : 최대 3W (구동조건 : 5V 입력, 4Ω SPEAKER)
· 소모전류 : 70mA ~ 110mA (@ 3.3 ~ 6V, 4Ω SPEAKER)
· 2.54mm 규격의 헤더핀(수), 헤더소켓(암) 각각 2가지 제공



초소형 VS1003B mp3 모듈제품 상세 구경하러가기

초소형 VS1003B mp3 모듈(다이얼 볼륨 Ver.)제품 상세 구경하러가기

초소형 VS1003B mp3 모듈 (디지털 볼륨 Ver.) 제품 상세 구경하러가기
