커넥터 종류 및 제품설명

현재..디바이스마트 에서 가장 많이 공급 되고 있는 커넥터 종류에 대해 알아보자.
커넥터는 접속 형태에 따른 분류로 크게  4가지로 나눠 진다.

1.WIRE TO WIRE 커넥터
전선 대 전선을 접속 할때 쓰이는 커넥터
2.WIRE TO BOARD  커넥터
전선 대 보드를 접속 할때 쓰이는 커넥터
3. BOARD TO BOARD 커넥터
보드 대  보드를 접속 할때 쓰이는 커넥터
4. FFC / FPC  커넥터

지금 이 시간에는 WIRE TO BOARD  커넥터 종류에 대하여 소개를 할려고 한다.
자. 이제 시작해 봅시다..^^
커넥터는 크게 MALE(암),FEMALE(수) 이렇게 구분을 짓는다.
커넥터 MALE은 보드에 부착한 상태 에서 커넥터 FEMALE 을 커넥터 MALE에
접속 하면 그 기능을 100% 발휘 한것이다.

WIRE TO BOARD 커넥터는 각 제조사 마다  제품명이 틀리다.
몰렉스 커넥터 같은 경우 상품명을 거의 숫자로 표기를 해준다.
EX) 5264-02면 앞에 붙는 5264는 상품명 이고 뒤에 붙는 02는 핀수를 의미한다.

자..이제  가장 기본적인 WIRE TO BOARD 커넥터 이미지 및 제품 설명을
시작해 보겠습니다.

20130315_152219

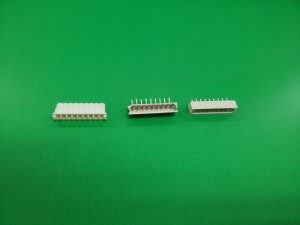

제일 왼쪽에 자리 잡고 있는 커넥터  5264-00 MALE 타입
가운데 와 오른쪽에 자리 잡고 있는 커넥터는 5268-00,5267-00 FEMALE 타입
여기서 잠깐.. 5268-00, 5267-00 같은 FEMALE  타입 인데 제품 모양이 약간 다르죠?^^
그 이유는 잠시 뒤에 알려 드리겠습니다..
바로 PCB에 FEMALE을 고정 했을때.. 위로 보고 있는지  앞으로 보고 있는지..^^
5268-00을 우리는 라이트앵글(꺾인 타입), 5267-00을 스트레이트 타입 이렇게
부르고 있다.

일반적으로  많이 쓰이는 커넥터는 핀 과 핀 사이 다리 간격은 2.54mm로 정해져 있다.

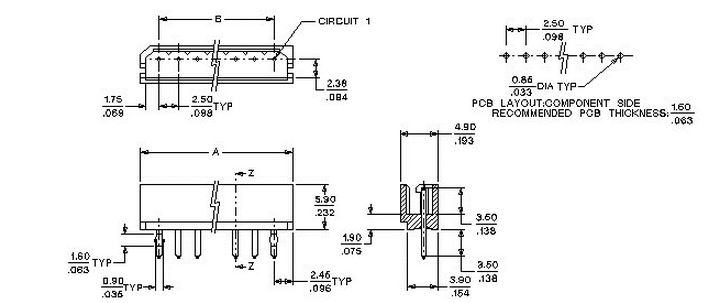

아래 도면은 5267-00,5268-00 관련 참고 자료로 도움이 될거 같아 올려줍니다..^^
