[25호]BD-MACH3-INT (MACH3 인터페이스 보드) 출시

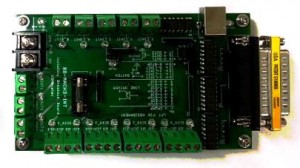

BD-MACH3-INT (MACH3 인터페이스 보드) 출시
케이디메카텍에서 Mach3가 구동되는 PC와 NC머신의 위치 제어모터(스텝모터 또는 서보모터)드라이버를 연결하는 인터페이스 보드를 출시했다.
15개의 포토커플러를 이용해 패러럴 포트의 입출력을 모두 절연시킴으로써 노이즈의 유입을 차단하여 정확한 신호 전달 성능을 제공한다. 총 4축(X, Y, Z, A)의 제어신호를 스텝(STEP)과 구동방향(DIR)으로 나눠 출력하며, 노이즈에 강인한 5V Line Driver 형태의 출력을 지원한다.
또한 내장된 Charge Pump 회로를 이용해 Mach3가 구동되는 동안에만 모든 출력이 활성화되는 기능을 제공하여 오작동을 방지하였으며, 3개의 Open Drain 출력을 이용하여 릴레이뿐만 아니라 작은 출력의 DC모터(1A Max)도 구동할 수 있도록 설계됐다.
그리고 프레임의 이동을 제한하기 위한 리미트 스위치 입력 및 비상정지 스위치를 포함하여 총 5개의 입력단자를 제공한다. Mach3의 설정부터 플라즈마가공 예제에 이르기까지 매뉴얼을 제공하여 초보자도 쉽게 CNC가공에 접근할 수 있도록 했다.
BD-MACH3-INT (MACH3 인터페이스 보드)의 자세한 사항은 디바이스마트를 통하여 확인할 수 있다.
TEL. 043-213-1531
E-MAIL. min_k_d@cbnu.ac.kr
