[21호]GeDuino MCU with Bluetooth2.0 module 출시

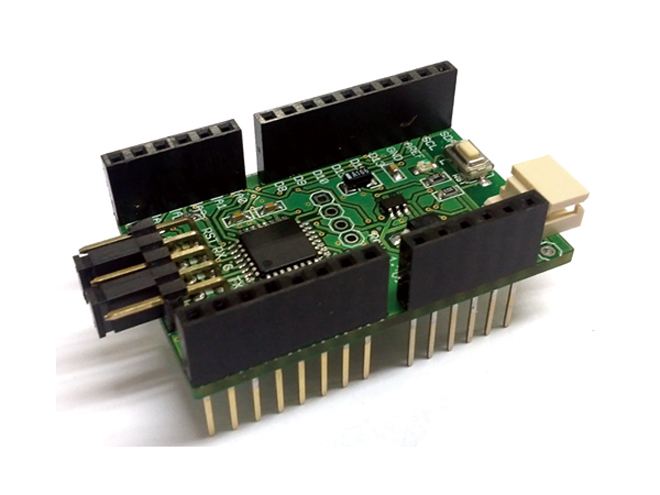

GeDuino는 그란테크에서 새로 출시한 “아두이노 UNO R3” 호환 모듈로 ATmega328P에 기반을 둔 마이크로콘트롤러 모듈이다.
아두이노 UNO R3의 전 기능을 포함하고 있으면서, 44x28mm 폼팩터 안에 모두 실장하였고, 아랫 면에 HC-06 Bluetooth 2.0 module을 실장할 수 있는 Foot print가 준비되어있어 무선 아두이노로의 변환이 용이하다. 전원은 6 ~ 12V를 공급받을 수 있는 레귤레이터가 장착되어있고, Stackable 핀을 채용하여, 원하는 모듈을 적층하여 프로젝트를 진행할 수 있다.
제공되는 핀은 14개의 디지털 입출력핀(D0~D13)과 6개의 아날로그 입력핀(A0~A5)을 제공하며, 16Mhz 클럭으로 동작한다. 최신 아두이노 우노 R3와 100% 호환되므로 Arduino IDE를 이용하여 스케치를 업로드할 수 있으며, 아두이노 공식 드라이버를 모두 사용할 수 있다.
■ 제품 규격 ■
- Main chip : ATmega328
- Flash : 32Kbyte
- Architecture: 8Bit Microcontroller
- RAM : 2Kbyte
- Core speed : 16MHz
- EEPROM : 1Kbyte
- Size : 28 x 44 mm
- V input : 5V
- 2.54 pitch 브레드 보드와 매칭되어 테스트 간편
- 지원 개발환경 IDE (Integrated Develop Environment)
- Arduino IDE - 응용분야
- 장비제어등 임베디드 보드 개발
- Serial, SPI, I2C 통신보드 개발.
- PWM, Digital I/O, Analog I/O Board 개발
- 관련자료
- 지원 OS – Windows XP / Vista / 7 /32bit 64bit
- 드라이버설치: http://www.arduino.cc
- 통합환경설치: http://www.arduino.cc
- 문의 : http://cafe.naver.com/grantech (문의사항은 카페 문의글로만 받습니다.)
TEL. 070-8671-0773
