WIRE TO WIRE 커넥터 사용방법

WIRE   TO  WIRE  커넥터는 전기,전자,기계등 각종 장비에 여러 다 방면으로 사용 되고

있으며.. 전선 대 전선을 접속 할때 사용 하는 커넥터이다.

이렇게 어떤 용도로 쓰이는지 확인을  했으니까  이제 부터 어떻게 연결해서 사용 되는지

확인해 보자.

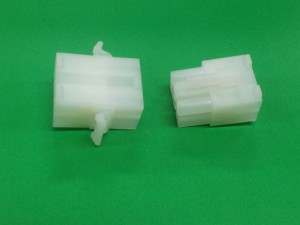

1. 커넥터 이미지

3191-00시리즈

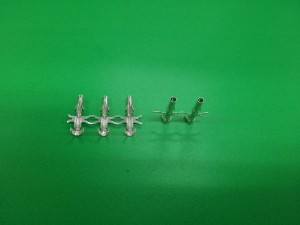

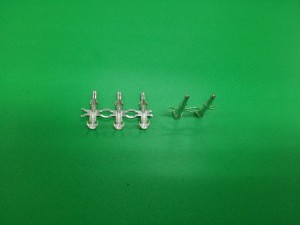

2. 커넥터에 들어갈 클림프 이미지 (암,수)

3191클림프-암

















3191클림프-수

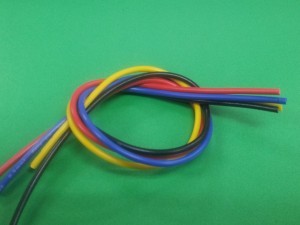

3. 3191클림프와 연결해서 사용할 절연전선0.5mm

20130314_152114

















커넥터와 클림프, 절연전선 까지 모든  준비를 마치고 하나하나 조립 과정을 살펴 보자
WIRE  TO WIRE  커넥터 종류는 워낙 많다 보니.. 내가  선택한 커넥터는 MOLEX에서
취급 가능한 3191-00P, 3191-00R 시리즈를 선택했다..

1번째로

20130314_095728

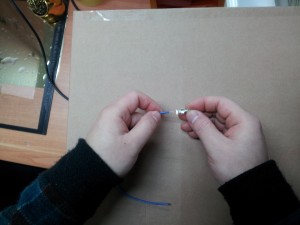

3191용 클림프와  절연전선을 준비,  클림프와 전선 연결 전선의 피복을
감싸기 위한 첫번째 사진 이미지.

2번째로

20130314_095748

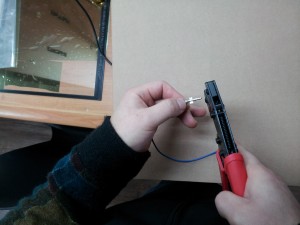

클림프와  절연전선을 압착 하기전 전선의 피복을 제거 한후
클림프에 피복을 감싸기 위한 고정 이미지.

3번째로

20130314_095814

















20130314_095838

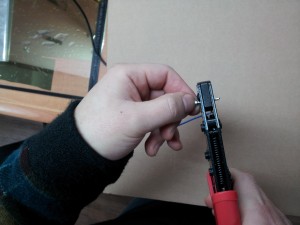

이 작업은 클림프와 절연전선 고정을 시킨후 압착기를 사용 하여 압착 되면서
전선의 피복을 감싸게 해주면 작업 끝…^^
이때 사용한 압착기는 ECT-225D로 힘을 너무 많이 주지 않아도 되며. 자연
스럽게 눌러 주시면  끝..이제품은 현재 디바이스마트에서 인기 상품으로
꾸준한 사랑을 받고 있는 제품이다.

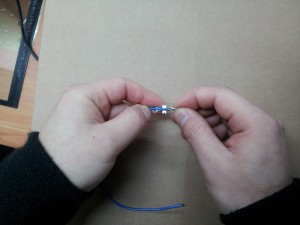

4번째로

20130314_095748

















클림프와 절연전선  압착기를 사용  완성된 작업이다.
처음 해봐서 그런지.. 많이 안 좋게 나왔는데.. 왕초보라  많은 양해 부탁합니다..^^
이렇게 완성된 제품을 3191용 클림프 전선이라고  왕초보 나는 이렇게 부르고 있다..
현재  디바이스마트에서는 3191용클림프 전선은 완성품이 아닌 클림프와  절연전선
부속품을 판매를 하고 있다.

20130314_151202

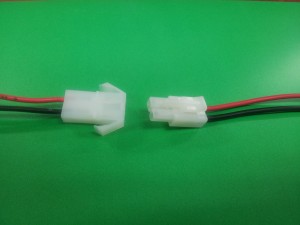

왼쪽이 3191커넥터를 사용 해서 완성된 커넥터(암)
오른쪽이 3191커넥터를 사용 해서 완성된 커넥터(수)

20130314_151219

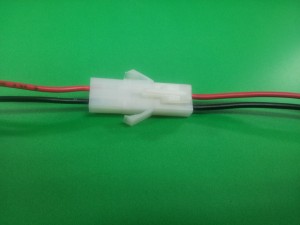

커넥터(암), 커넥터(수)를  결합하면 완성 끝..^^
작업이 완성된 사진입니다  처음 이라 설명이 많이 미흡 한점 다시한번 양해 드리며
다음에 기회가 주어 진다면  제대로 한번 해볼께요.
여기 까지 읽어 주신 모든분께 감사 드리며  여기서 마무리 하겠습니다
