젠더의 종류와 특징 간단히 알아보기

케이블 혹은 관련 기기를 사용하다 보면 서로 연결이 안 맞는 부분이 발생하기도 합니다.

그럴 땐 잠시 멈칫하며 고민에 빠지게 되는데요, 이때 알맞은 젠더를 찾아 사용하면 간단히 해결이 되고 편리합니다.

그중 보편적으로 자주 쓰이는 젠더들의 몇 가지 종류를 디바이스마트 젠더류 카테고리에 빗대어 간단한 특징을 알아보겠습니다.

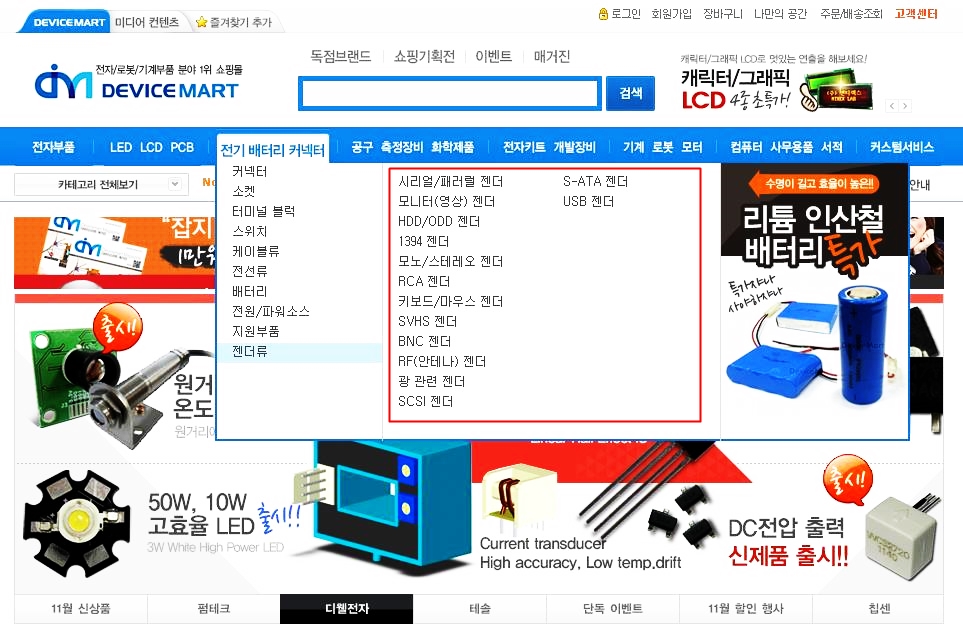

2013-11-05 13;20;04

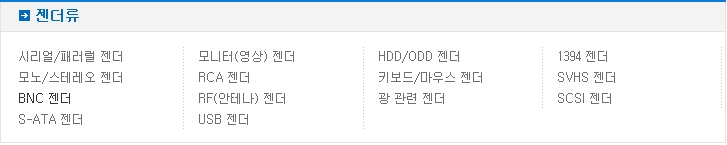

제목 없음

위와 같이 젠더류 카테고리로 들어가면 14가지의 다양한 젠더 종류가 보입니다.

시리얼/패러럴 젠더

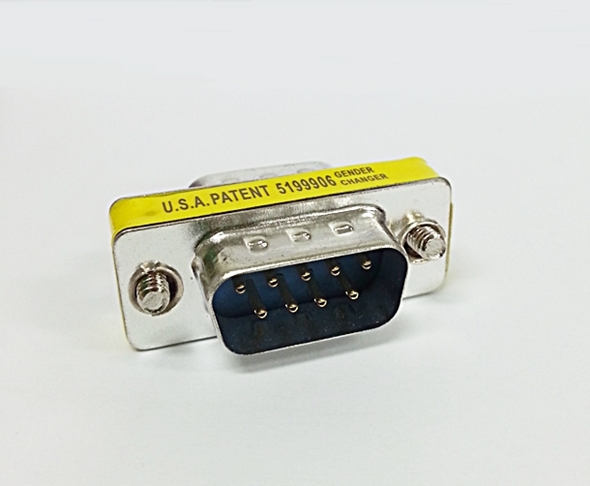

D-SUB 시리얼 젠더[9M/M]

- 9핀 시리얼 케이블끼리 연결할 수 있는 D-SUB 젠더

- 앞뒤 모두 Male/Male 타입으로 케이블끼리 연결할 때 주로 사용됩니다.

D-SUB 시리얼 젠더[9MM]

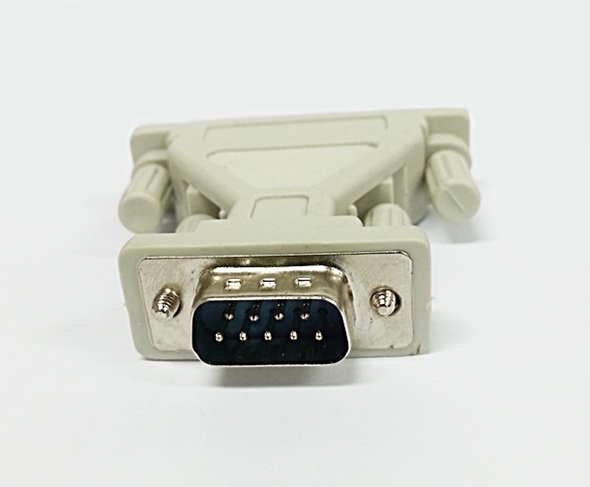

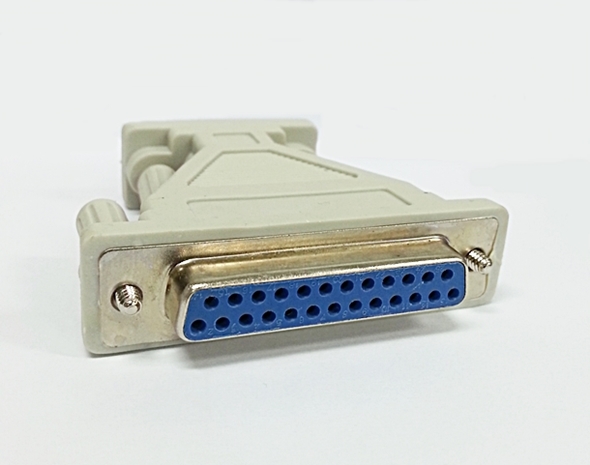

D-SUB 시리얼 젠더 (9M/25F 롱타입)

- 시리얼 젠더 제품으로 25핀이나 9핀으로 핀 변환 시 사용

- 25핀 Female 타입과 9핀 Male 타입으로 구성

- 시리얼 젠데로 페러럴용 25핀과는 호환이 안 됨



모니터(영상) 젠더

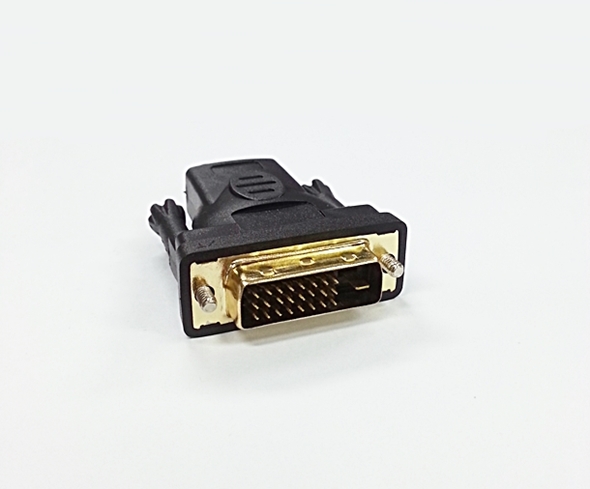

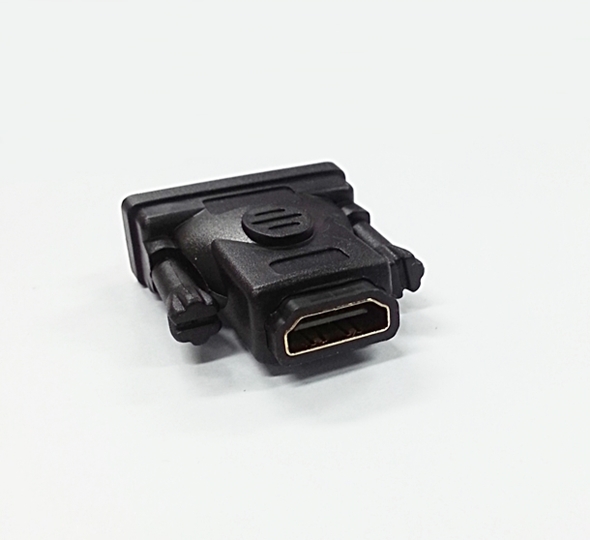

HDMI-DVI 젠더/ HDMI(F)/DVI(M)

- DVI 단자를 HDMI 포트로 변환

- 젠더를 DVI 포트에 꽂고 HDMI 케이블을 연결할 수 있게 사용

- HDMI 케이블은 갖고 있으나 포트가 DVI로 되어 있을 때 사용

- DVI 단자 쪽에 손나사가 있어 장비에 고정 가능

- HDMI와 DVI 모두 디지털 신호이므로 DVI 쪽에 아날로그 단자는 연결이 안 됨

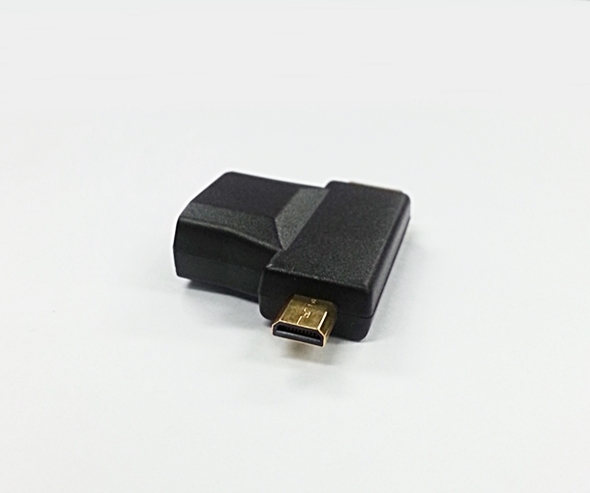

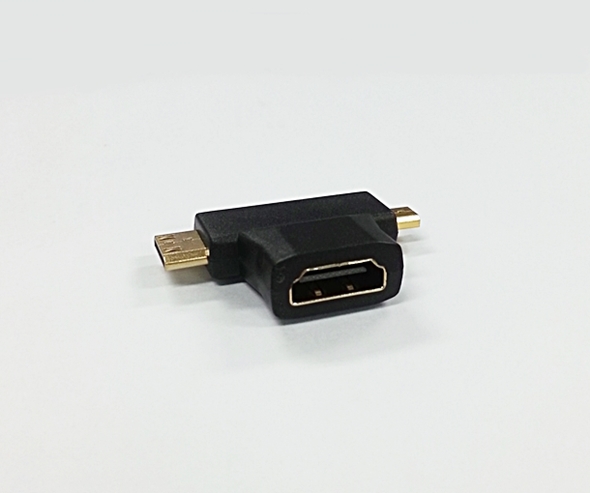

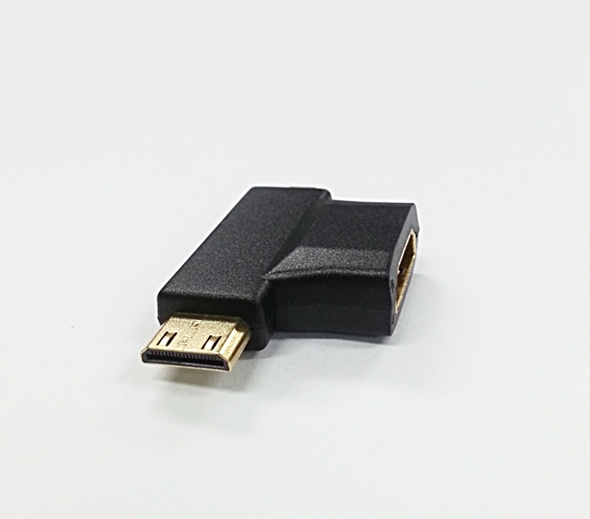

HDMI 변환 젠더,Mini HDMI(M)+Micro HDMI(M) to HDMI

- 일체형 T-type 변환젠더

- HDMI 단자를 Mini HDMI 단자, 또는 Micro HDMI 단자로 변환시켜주는 일체형

- HDMI 케이블을 손쉽게 Mini HDMI와 Micro HDMI 단자로 사용

- 노트북, 스마트폰, DSLR 카메라, 캠코더, 블랙박스 등 모바일 기기와 연결이 가능

(주의사항 : Mini HDMI와 Micro HDMI를 동시에 사용 불가)

요즘은 출시되는 젠더들은 회전형, 꺽임형, 측면형 등 다양하고 편리하게 사용하게끔 제조가 잘되고 있습니다.



모노/스테레오 젠더

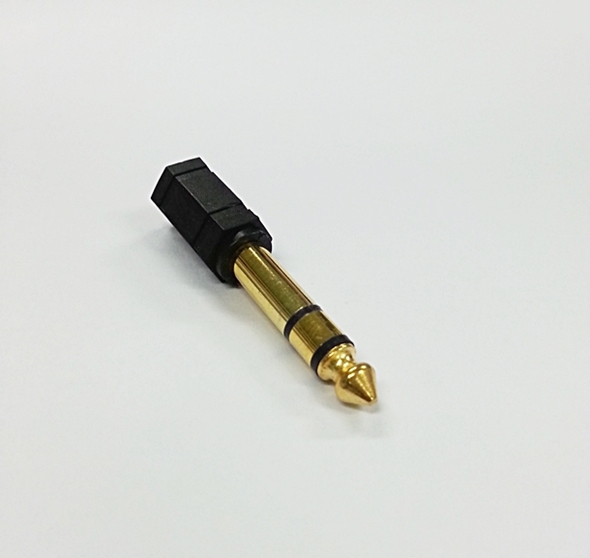

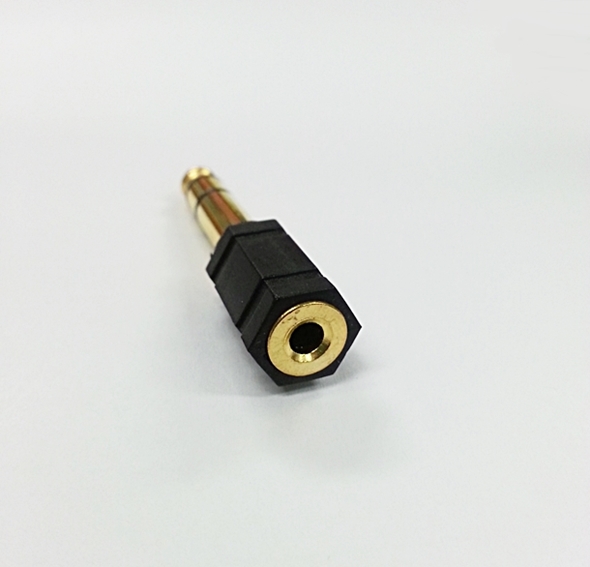

스테레오 변환젠더[6.3M/3.5F ST]

- 스테레오 단자 3.5M를 6.5M로 변환 할 때 사용

- 일체형 변환 젠더

- 케이블선 3.5M 단자를 젠더의 3.5F에 연결

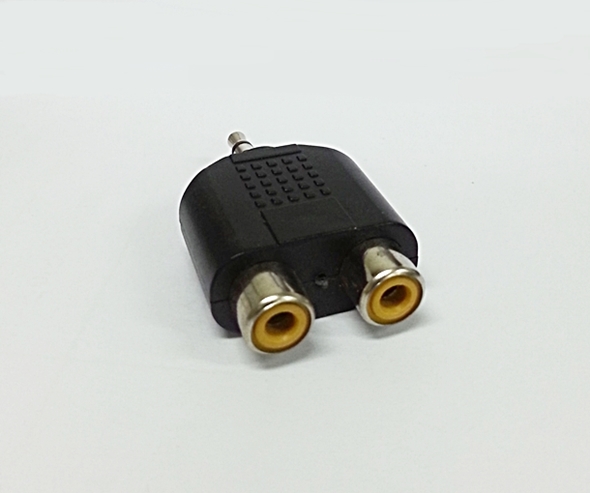

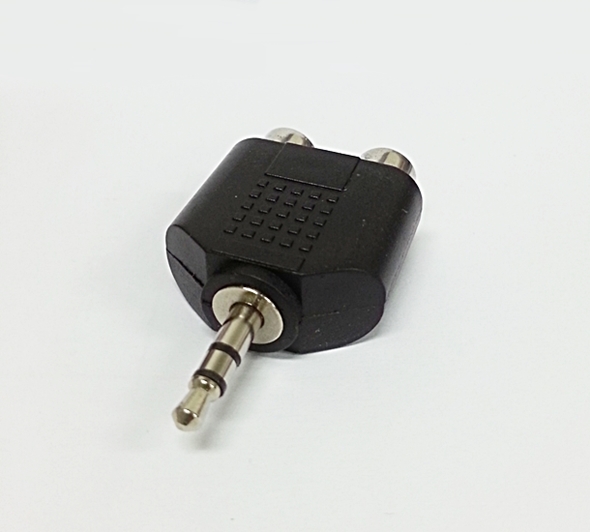

스테레오 젠더 Y형(3.5 M/RCA Fx2)

- 스테레오 젠더 Y형(3.5M /RCA Fx2)는 스테레오 3.5M 단자를 RCA Mx2 단자로 변환

- 일체형 변환 젠더

- 3.5mm 규격으로 일반적으로 가장 많이 사용되는 AUX 단자로 이어폰, 헤드폰 표준 규격



RCA 젠더

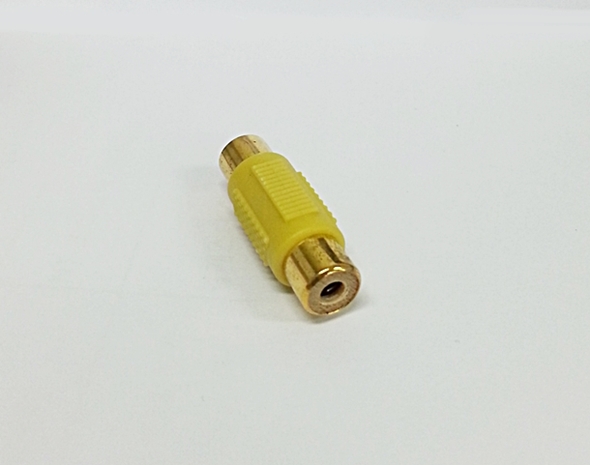

RCA F/F 젠더

- RCA 연장 젠더

- 양쪽 모두 Female 타입

- RCA(Composite) 케이블끼리 연결 시 중간에 어댑터 역할

- 다양한 색상

RCA FF 젠더



BNC 젠더

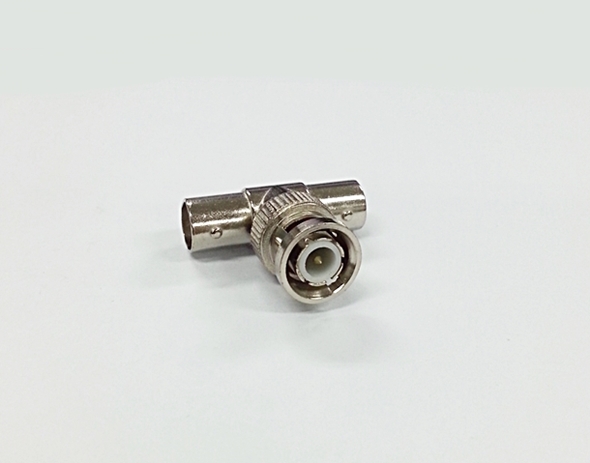

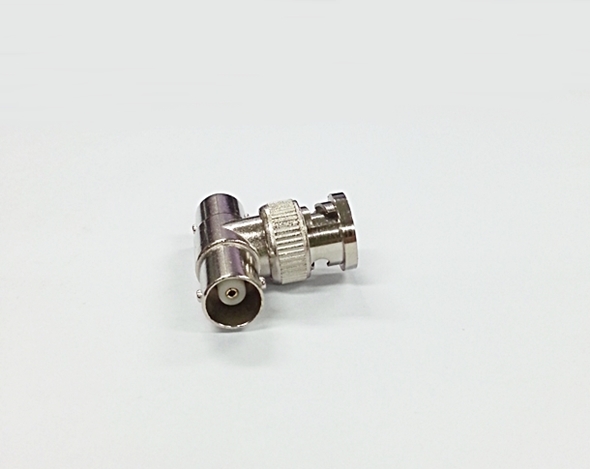

BNC T형 젠더 – BNC 통신시 사용

- BNC 통신 시 사용

- BNC 랜카드를 사용할 때 랜카드에 T형 젠더를 사용하여 통신

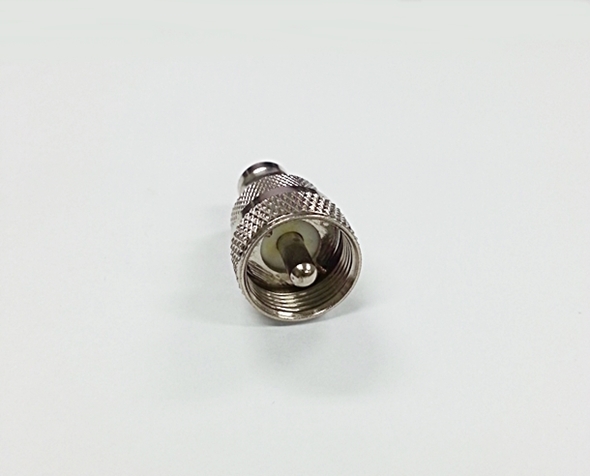

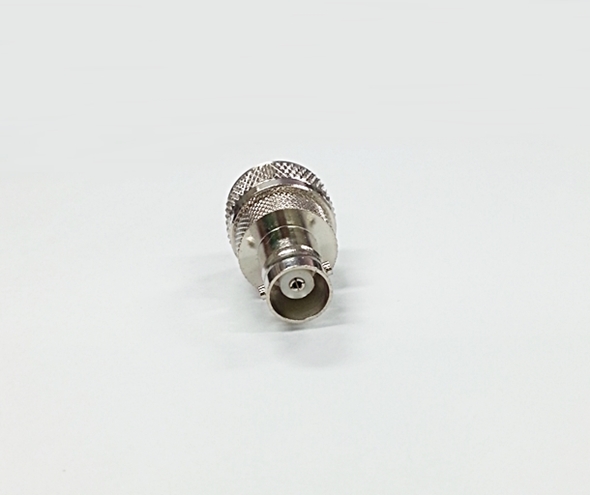

BNC to UHF 젠더 – BNC(F)/UHF(M)

- BNC 단자에서 UHF 단자로 변환되는 젠더

- 젠더의 타입은 UHF Male에 BNC Female 단자로 되어 있음

- 케이블이나 단자의 포트를 변환할 때 사용



USB 젠더

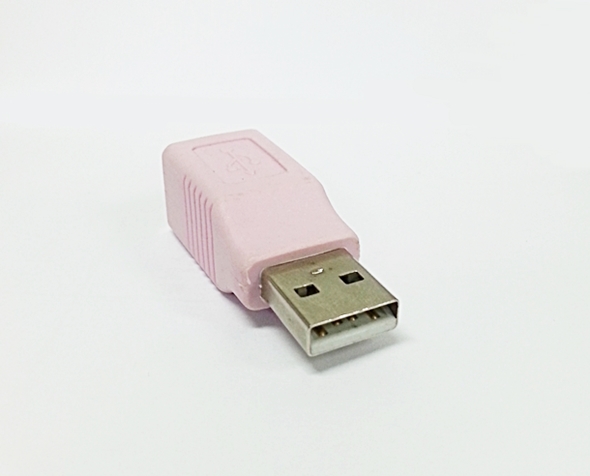

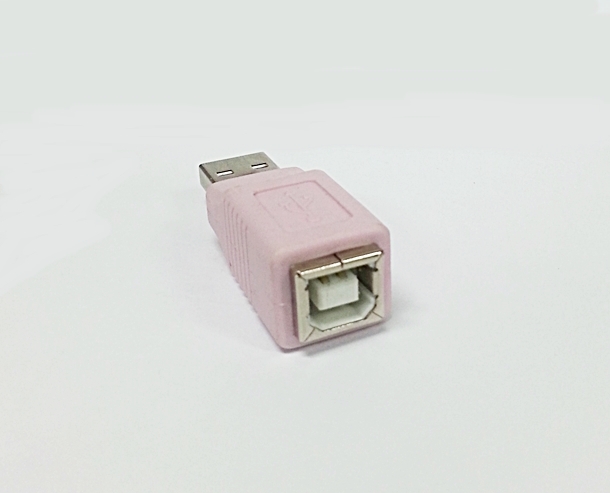

USB A(M)/B(F) GENDER

- USB/B(M) 케이블 단자를 USB A(M) 로 변환

-일체형 변환젠더

-USB/B(M) 케이블을 젠더 B(F)에 연결 사용

-USB AB 형태의 케이블을 USB AA 형태로 변환

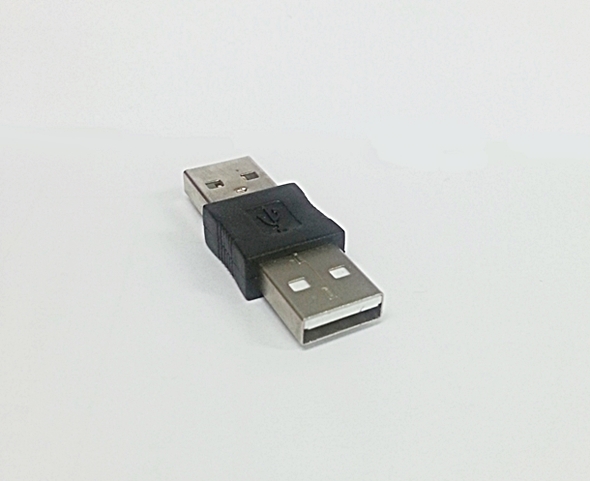

USB 젠더 USB A(수)/USB A(수)

- USB Gender로써 양쪽 커넥터가 A 타입 Male로 되어 있음

- USB 연장 (F) 케이블 연결 시 사용

USB 젠더 USB A(수)USB A(수)

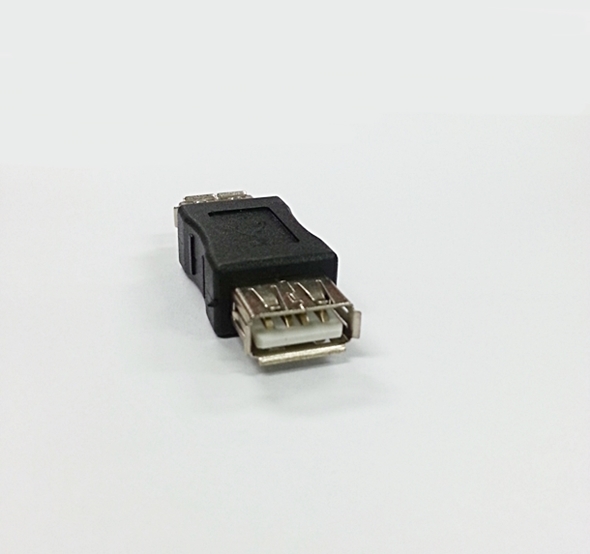

USB 젠더 – A(F)/A(F)

- 일반 USB (M) 케이블을 추가로 연결 할 때 사용

- 일체형 연장 젠더

- USB (M) 케이블 2개를 서로 연결

bg306

이상 간단히 젠더들의 종류와 특징을 알아봤습니다.

현재 디바이스마트에서는 지금까지 설명한 젠더들을 포함, 더 다양하고 편리한 종류의 젠더들이 많으며, 신제품들도 빠르게 업데이트가 되고 있으니 확인해주세요.^^
