이퀄라이져 모듈 & Flexible LED 응용하기

EL 이퀄라이져를 사용하고 판매하다 보니 별도로 판매도 하는 이퀄라이져 모듈과 Flexible LED를 같이 써보면 어떨까(?)란 생각을 하게 되어 만들어 보았습니다. EL 이퀄라이져 사용 중 패널이 훼손되어 모듈만 활용할 수 있고(모듈 별도 구매 가능), 기존 ON, OFF 방식만 되는 Flexible LED를 이퀄라이져 모듈을 함께 연결해 색다르게 연출해 보았습니다. 연결하기 전 이퀄라이져 모듈과 Flexible LED의 간단한 특징을 알아보겠습니다.

이퀄라이져 모듈의 특징

모듈의 반응 원리로는 미세 진동(소음)을 감지 반응하여 그 받은 진동만큼의 크기를 LED로 전달해 출력되게 합니다.

즉 받은 만큼 출력된다는 뜻인데, 이퀄라이져 패널을 사용할 때에는 LED 칸이 진동(소음)이 클수록 높이 올라가는 모양을 볼 수 있습니다. 하지만 Flexible LED를 사용할 시에는 LED가 밝게 출력되어 반짝이는 역할을 하게 됩니다.

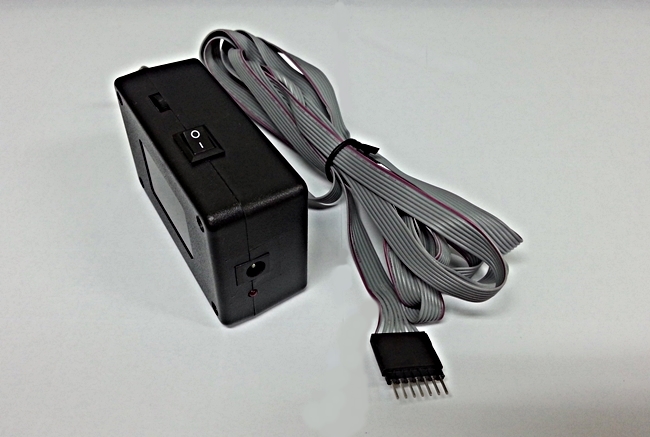

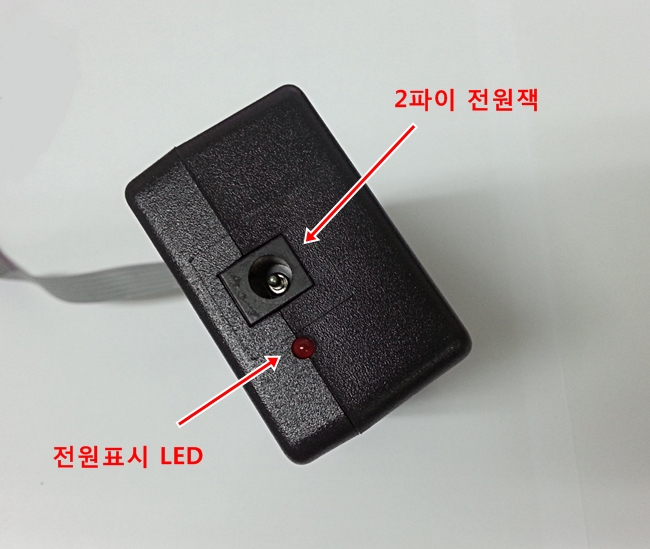

케이블 길이 5M로 핀헤더를 사용하여 LED에 연결하게 되어있습니다. 전원은 2파이 잭으로 12V로 연결하면 됩니다.

P130926_113536

2

3

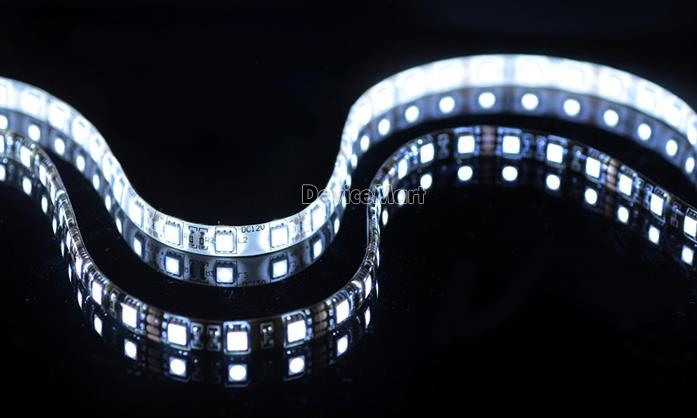

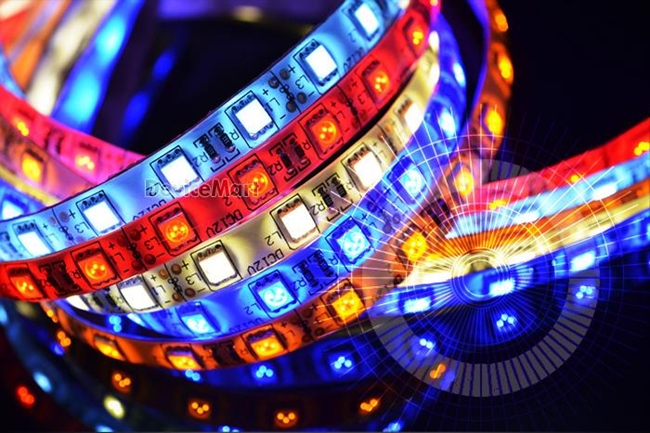

 Flexible 3칩 5050 LED의 특징

-Flexible 타입으로 쉽게 변형이 가능

-에폭시 방수처리가 되어있어 차량 외부에 장착 가능

-1마디(LED 3EA / 5cm) 간격이며, 1릴에 총 5M

-편리하게 뒷면에 3M 양면테이프 처리

-3 chip LED로 더욱 밝은 빛 발생

-기본 5cm 간격 기준으로 원하는 길이에 맞춰 잘라 자유롭게 사용 가능

-2가지 색상의 PCB (화이트, 블랙)  / 5가지 색상 선택(웜화이트, 쿨화이트, 옐로우, 레드, 블루)

2013-09-26 23;37;15

플렉시블

이제는 준비물과 간단한 연결방법을 소개하겠습니다~ 일단 준비물 소개에 앞서 준비된 제품들은 제가 보유한 제품 위주로 준비한 부분이라 다른 대체 제품으로 사용하셔도 무방합니다.^^;;

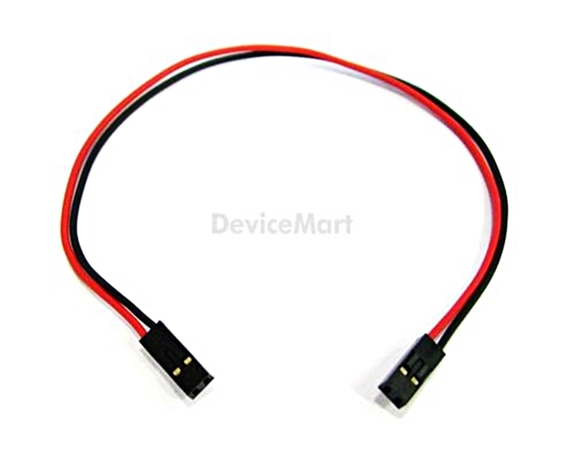

준비물로는 위에서 언급한 이퀄라이져 모듈, Flexible LED, 소켓 점퍼 케이블, 12V 배터리(아답터), 2파이 전원 케이블입니다.



P130927_094347

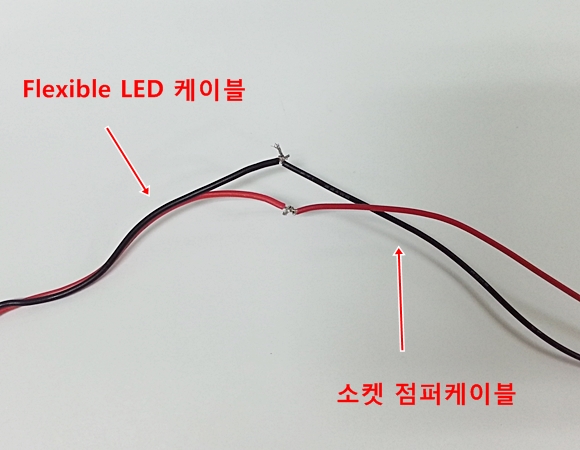

Flexible LED 케이블과 소켓 점퍼 케이블을 연결합니다. 저는 소켓 점퍼 케이블 한쪽을 절단하여 사용하였습니다. 절연 테이프로 마감 처리를 하면 더욱 단단하고 깔끔해집니다.

P130927_094057

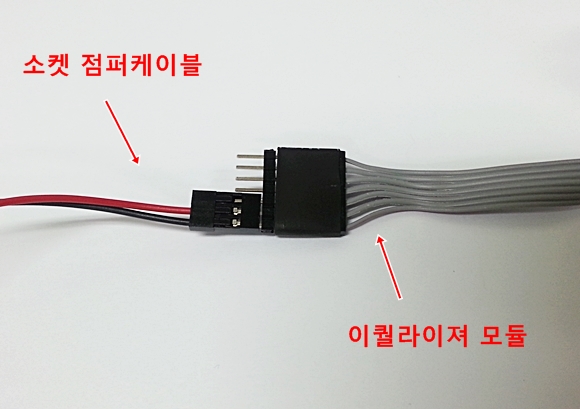

소켓 점퍼 케이블과 모듈을 함께 연결합니다. 소켓 점퍼 케이블을 이용하니 깔끔하고 좋습니다.

플러스(+), 마이너스(-) 구분은 저 방향 그대로 연결해주고 작동이 안 되면 핀헤더를 180도 돌려 똑같이 연결해주면 됩니다.

P130927_094450

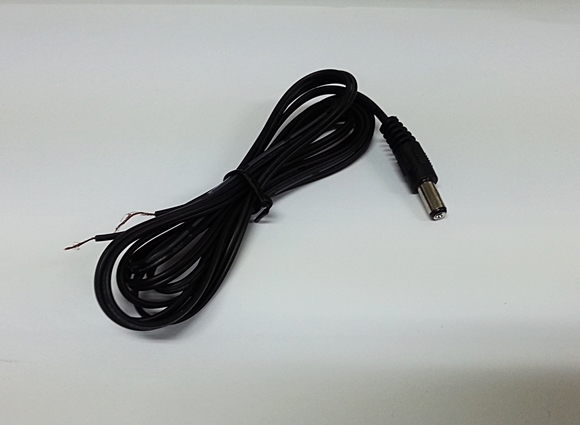

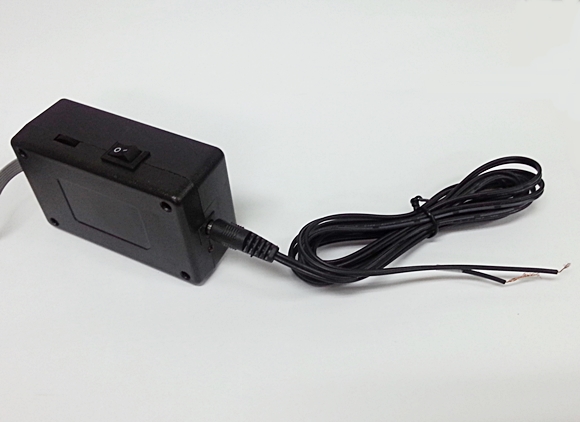

모듈과 2파이 전원 케이블을 연결합니다. 저는 차량용 전원 시가잭을 절단하여 사용하였습니다.

P130927_095014

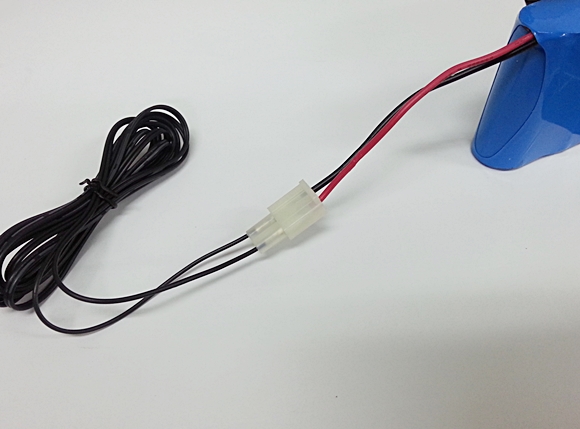

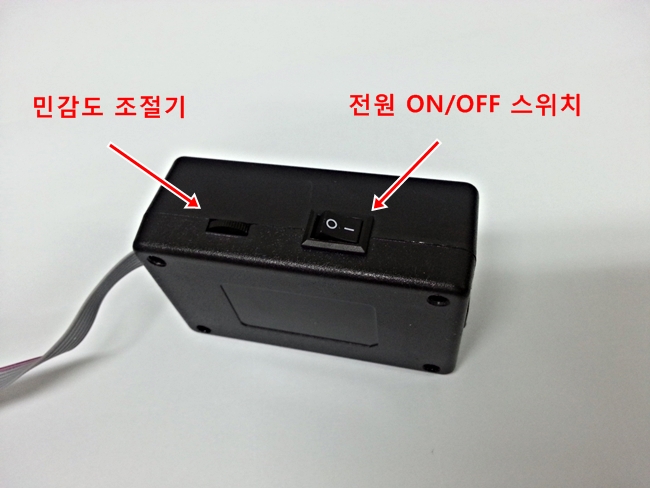

마지막으로 2파이 전원 케이블과 배터리를 연결합니다. 저는 가지고 있는 제품으로 만들어서 배터리를 별도로 사용했지만, 2파이 아답터로 사용할 시 배터리와 2파이 전원 케이블을 제외하고 바로 전원으로 연결되어 간단하고 편리합니다. 그리고 모듈의 스위치를 ON으로 바꾸고 민감도 조절기를 확인합니다.

Flexible LED는 PCB 블랙-웜화이트 색상을 사용하고 음악을 재생해 반응하는 동영상입니다. 밋밋한 Flexible LED에 이퀄라이져 모듈과 함께 연결해놓으니 역시 통통 튀는 매력이 있는 것 같습니다. 차량 튜닝, 실내 인테리어 등 여러 곳에 활용하면 멋진 디자인이 될 것 같습니다. 이상 허접한 응용 리뷰였습니다. ^___^;;

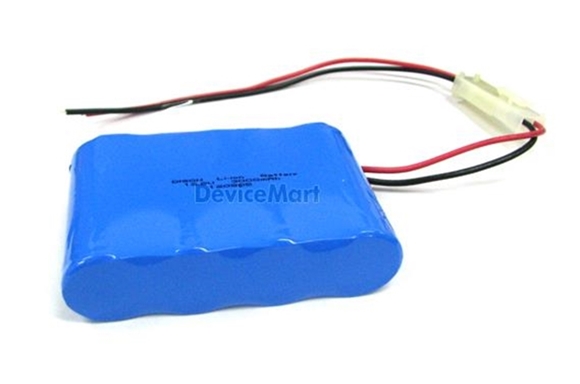

Flexible 3칩 5050 LED 5색 에폭시 방수EL 이퀄라이져 2P 소켓 점퍼 케이블 12.8V 3000mAh 리튬인산철 배터리  12V 전원 아답터 2파이 차량용 시가잭
