온도측정용 써미스터 실험 리뷰!

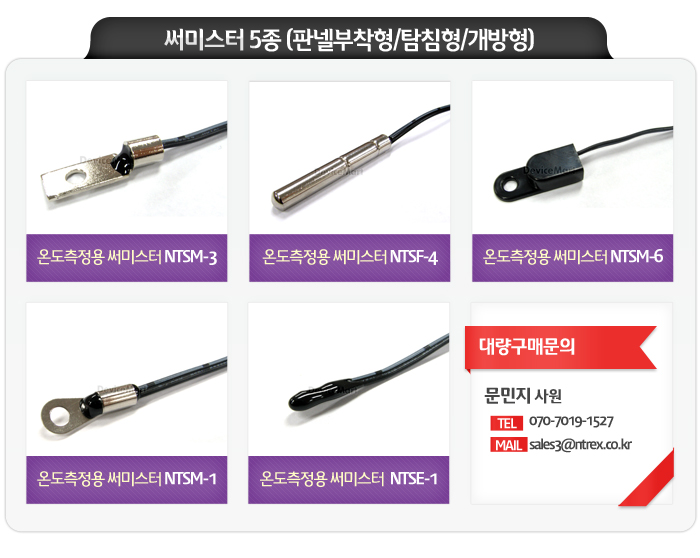

온도측정용 써미스터 신제품 5종 입고!!

●써미스터[ Thermistor ] 란?

온도 상승에 따라 전기저항이 현저하게 작아지는 반도체의 성질을 이용한 회로소자.
철, 니켈, 망간, 몰리브덴, 동 등의 산화물, 탄산염, 초산염, 염화물을 소결하여 만든다. 온도측정, 제어, 보상, 이득조정, 전력측정 등에 이용된다.

온도측정용 탐침형 써미스터 (온도측정용 써미스터 NTSF-4) 의 실험동영상을 한번 보실까요?

써미스터 반응속도가 정밀온도계보다는 조금 느리지만, 점점 정밀온도계와 점점 오차없이 같아지는 걸 보실 수 있으실 거에요!

정밀한 써미스터온도계 good입니다!

*써미스터 테이블표

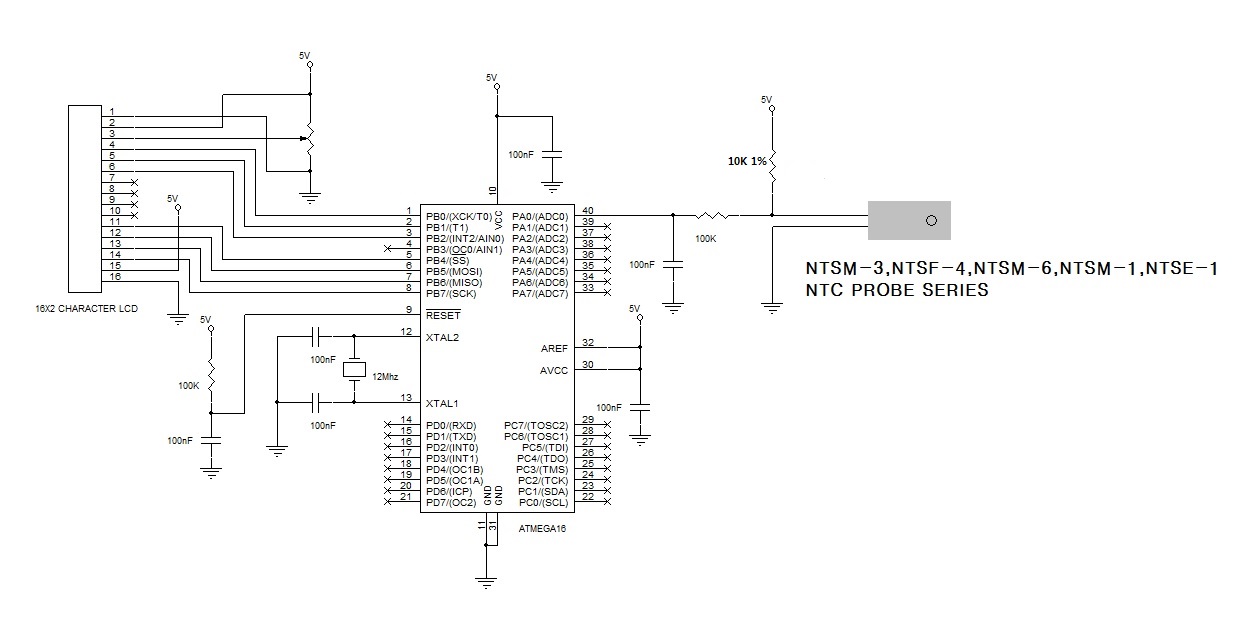

*온도센서 회로도 –  클릭하기!!

*온도센서 프로그램소스

/*****************************************************
Chip type : ATmega16
Program type : Application
AVR Core Clock frequency: 12.000000 MHz
Memory model : Small
External RAM size : 0
Data Stack size : 256
*****************************************************/

#include <mega16.h>

#include <delay.h>

#include <stdio.h>

#include <math.h>
// Alphanumeric LCD Module functions
#include <alcd.h>
// Declare your global variables here

float ntc_val;
float temperature;
float sensor_adc = 0;
signed int dis_temperature = 0;

unsigned char lcd_string[8];
void main(void)
{
// Declare your local variables here

// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTA=0×00;
DDRA=0×00;

// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0×00;
DDRB=0×00;

// Port C initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0×00;
DDRC=0×00;

// Port D initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0×00;
DDRD=0×00;

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=0xFF
// OC0 output: Disconnected
TCCR0=0×00;
TCNT0=0×00;
OCR0=0×00;

// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=0xFFFF
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0×00;
TCCR1B=0×00;
TCNT1H=0×00;
TCNT1L=0×00;
ICR1H=0×00;
ICR1L=0×00;
OCR1AH=0×00;
OCR1AL=0×00;
OCR1BH=0×00;
OCR1BL=0×00;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=0xFF
// OC2 output: Disconnected
ASSR=0×00;
TCCR2=0×00;
TCNT2=0×00;
OCR2=0×00;

// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=0×00;
MCUCSR=0×00;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0×00;

// USART initialization
// USART disabled
UCSRB=0×00;

// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0×80;
SFIOR=0×00;

// ADC initialization
// ADC Clock frequency: 93.750 kHz
// ADC Voltage Reference: AREF pin
// ADC Auto Trigger Source: ADC Stopped
ACSR=0×80;
SFIOR=0×00;

ADMUX=0×40;
ADCSRA=0x8D;
// SPI initialization
// SPI disabled
SPCR=0×00;

// TWI initialization
// TWI disabled
TWCR=0×00;

// Alphanumeric LCD initialization
// Connections specified in the
// Project|Configure|C Compiler|Libraries|Alphanumeric LCD menu:
// RS – PORTB Bit 0
// RD – PORTB Bit 1
// EN – PORTB Bit 2
// D4 – PORTB Bit 4
// D5 – PORTB Bit 5
// D6 – PORTB Bit 6
// D7 – PORTB Bit 7
// Characters/line: 16
lcd_init(16);

//도씨 단위 표시 위해 캐릭터 LCD RAM 0번지에 특수 문자 라이팅

delay_ms(10);
lcd_write_byte(0b01000000, 0b00000111);
delay_ms(1);
lcd_write_byte(0b01000001, 0b00000101);
delay_ms(1);
lcd_write_byte(0b01000010, 0b00000111);
delay_ms(1);
lcd_write_byte(0b01000011, 0b00000000);
delay_ms(1);
lcd_write_byte(0b01000100, 0b00000000);
delay_ms(1);
lcd_write_byte(0b01000101, 0b00000000);
delay_ms(1);
lcd_write_byte(0b01000110, 0b00000000);
delay_ms(1);
lcd_write_byte(0b01000111, 0b00000000);
delay_ms(1);

lcd_gotoxy(0,0);
lcd_puts(” DeviceMart “);
lcd_gotoxy(0,1);
lcd_puts(” Laura Moon “);

delay_ms(3000);
lcd_clear();

lcd_gotoxy(0,0);
lcd_puts(” DeviceMart “);
lcd_gotoxy(0,1);
lcd_puts(” Temp.”);
while (1)
{

//ADC 값 읽어 오기
ADMUX = 0×40;
ADCSRA |= 0×40;
while ((ADCSRA & 0×10)==0);
sensor_adc = (float)(ADCW);

// NTC_R(NTC RESISROT VALUE Ohm)
// ADC 값 읽어 다가 NTC_R 저항값 산출
// NTC_R /(NTC_R + 10000(분앖저항값 Ohm)) = ADC / 1023(10biT Resolustion)
// NTC_R 에관해 풀이 하면
// NTC_R = 10000*ADC / 1023-ADC

ntc_val = (10000 * sensor_adc) / (1023 – sensor_adc);

//NTS 시리즈 써미스터 데이터 시트에 온도에 따른 저항 테이블 값을 토대로 함수를 추출
//(706.6 * ntc_val(NTC_RESISTOR Ohm) ^ -0.1541) – 146
// ! 좀더 정밀한 온도값을 원할 경우 테이블 값을 저장해 비교 하는 방식을 사용 하세요.

temperature = (706.6 * pow(ntc_val,-0.1541)) – 146;

//온도를 소수점 한자리까지 표현 하기 위해 10을 곱한후 정수형 변환

temperature *= 10;

dis_temperature = (signed int)(temperature);

lcd_gotoxy(8,1);
if(dis_temperature < 0)
{
lcd_putchar(‘-’);
dis_temperature *= -1;
}
else (‘ ‘);
lcd_gotoxy(9,1);
lcd_putchar(dis_temperature / 1000 + ’0′);
dis_temperature %= 1000;
lcd_gotoxy(10,1);
lcd_putchar(dis_temperature / 100 + ’0′);
dis_temperature %= 100;
lcd_gotoxy(11,1);
lcd_putchar(dis_temperature / 10 + ’0′);
lcd_gotoxy(12,1);
lcd_putchar(‘.’);
lcd_gotoxy(13,1);
lcd_putchar(dis_temperature % 10 + ’0′);
lcd_gotoxy(14,1);
lcd_putchar(0×00);
lcd_gotoxy(15,1);
lcd_putchar(‘C’);

delay_ms(100);

}
}

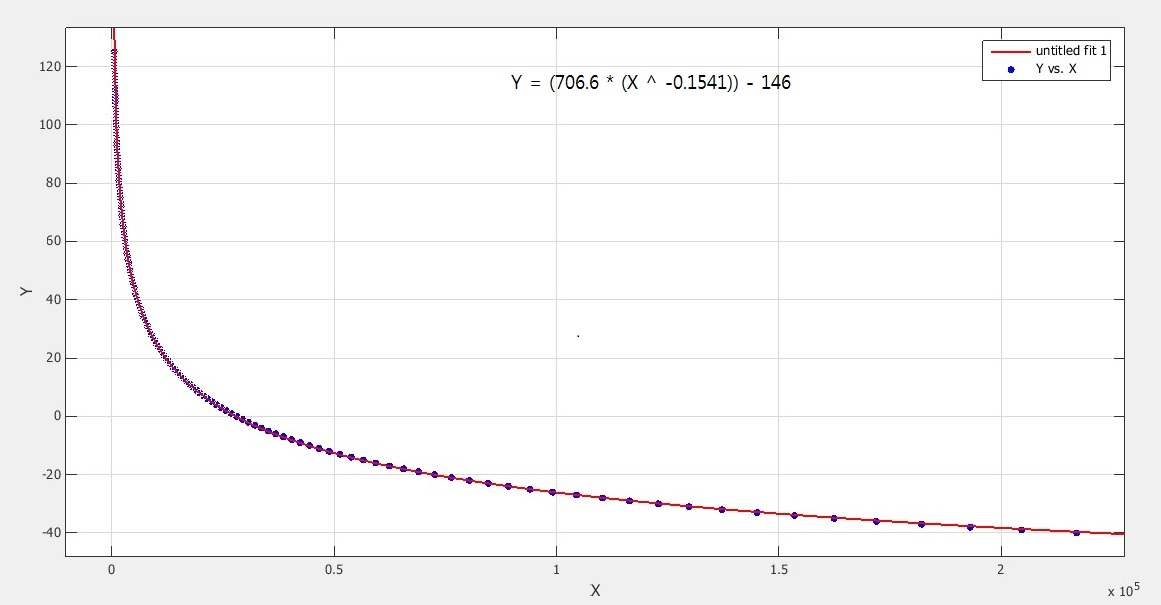

*테이블값에 따른 함수 추출표

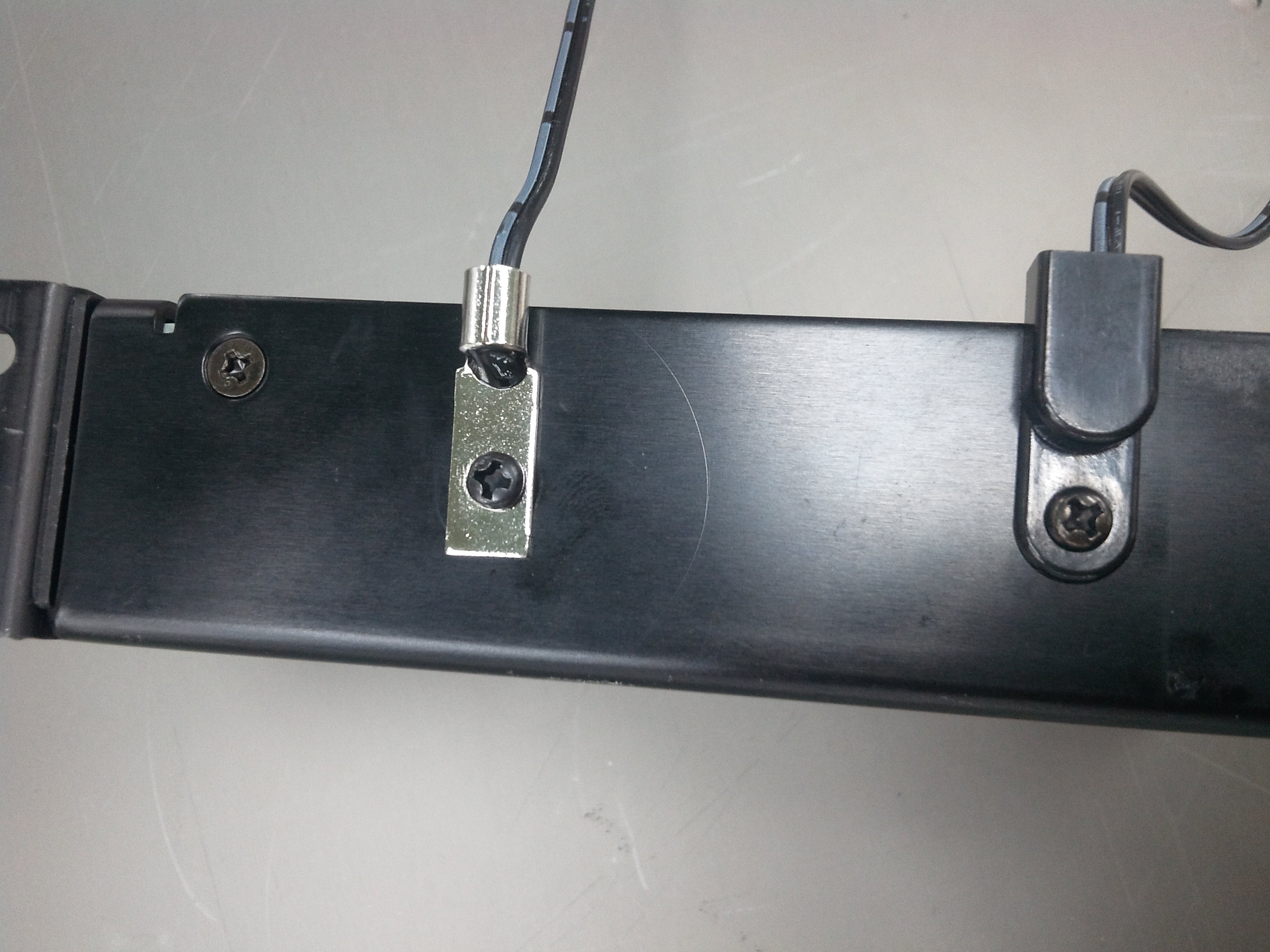

탐침형 외에 “판넬 부착형 써미스터” 도 아주 유용합니다!

방열판이나 엔클로저 등의 판넬에 부착하여 측정가능한 실용적인 써미스터랍니다^^

써미스터에 대한 디바이스마트 제품 리뷰였습니다!

많은 관심 부탁드립니다! :lol:
