[15호]STM32 Dragon STM32F103ZET6 개발보드 출시

jk전자



JK전자에서 STM32 Dragon 시리즈를 출시했다.
그 중 STM32 Dragon STM32F103ZET6 개발보드는 STM32 Cortex-M3 에 기반한 32bit ARM 개발보드로 STM32F103ZET6 MCU를 사용하여 최대 72 MHz 속도로 동작하고 CPU모듈과 Bottom보드로 분리되어 있다.
Dragon Bottom 보드는 5V DC, USB, USB to Serial 포트를 통해 전원공급이 가능하며 RS232, USB, LED, Buttons, CAN, RS485, SD Memory, ADC, DAC등의 슬롯이 내장되어 있어 다양한 분야의 개발이 가능하다. 또한 JK전자의 nRF24L01 2.4Hz RF 모듈, MP3모듈, 조도센서, 온도센서 등과 2.8, 3.2, 4.3, 7.0 인치의 TFT 터치 LCD, 1602, 12864 LCD 등의 다양한 주변장치를 연결해서 사용할 수 있고, 단품 및 LCD포함 제품으로 분류되어 있다.



제품 설명 더보기

제품소개
STM32 Cortex-M3 에 기반한 32bit ARM 개발보드로 STM32F103ZET6 MCU를 사용하여 최대 72 MHz 속도로 동작 하고 CPU모듈과 Bottom보드가 분리되어 있습니다. Dragon Bottom 보드에는 nRF24L01 2.4Hz RF 모듈, MP3모듈, 조도센서, 온도센서 등과 2.8, 3.2, 4.3, 7.0 인치의 TFT 터치 LCD, 1602, 12864 LCD 등의 다양한 주변장치를 연결해서 사용할 수 있습니다.

개발자 메뉴얼 및 소프트웨어 업데이트 소식
하드웨어 상세 사양서 및 회로도 schematic 하드웨어 회로도에 대한 설명과 디바이스에 대한 설명
개발자 가이드 linux 컴파일서 세팅, 사용가 가이드

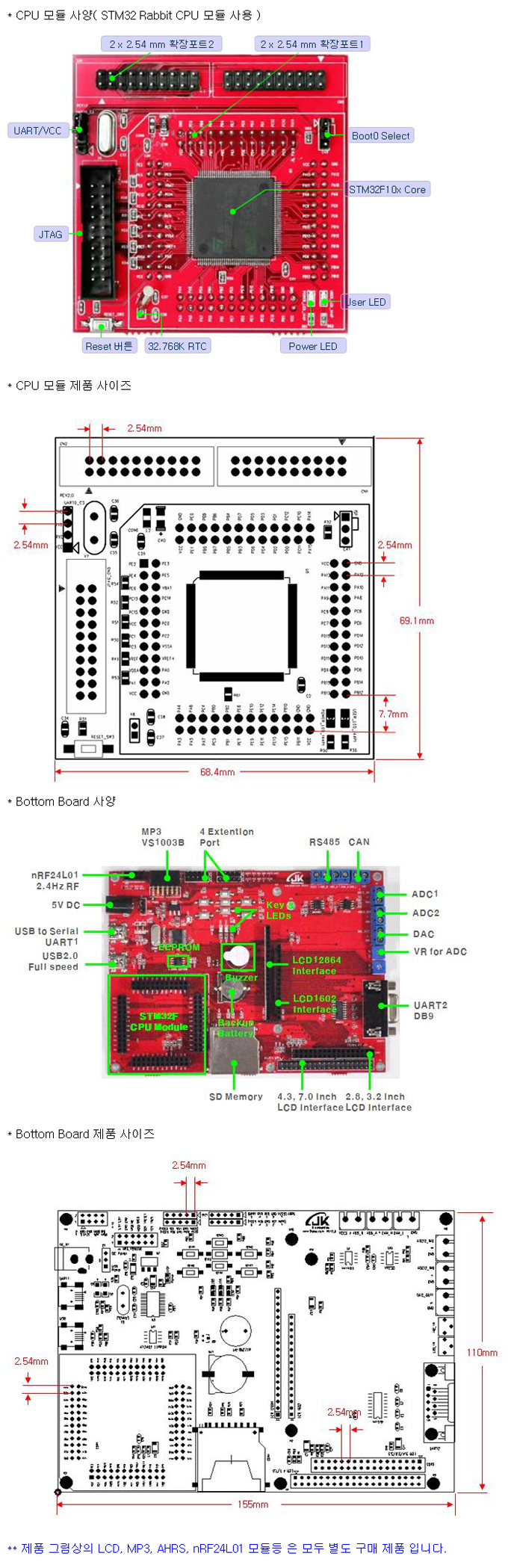

제품사양
CPU Module – STM32 Rabbit CPU 모듈 사용
CPU STM32F103ZET6 Cortex-M3 Core(LQFP-144)
SRAM 64KB internal SRAM
Flash 512KB internal Flash memory
ISP 1 x ISP 모드 전환 점퍼
UART 1 x UART( UART0)
LEDs 1 x User LED, 1 x Power LED
Reset Button 1 x Reset Button
JTAG 10Pin JTAG interface ( 헤더 미삽입 상태 출하 )
Size(W x H) 68.4mm x 69.1mm(W x H)
확장포트 STM32F103VCT6의 모든 포트가 2 x 2.54 mm 으로 나와 있습니다.
Bottom Board – Hardware Features
전원 5V DC 전원(외경:5.5mm, 내경:2mm), USB, USB to Serial 포트를 통해서 전원공급 가능
RS232 1 x USB2Serial 포트 내장
1 x DB9 시리얼 포트 ( MAX232 )
USB 1 x USB 2.0 Full speed
LCD LCD 모듈은 별도 구매 제품 입니다.

1 x 2.4, 4.3, 7.0 inch TFT 터치 LCD 인터페이스
1 x 1602 Char LCD 인터페이스
1 x 12864 그래픽 LCD 인터페이스

MP3 1 x VS1003B SPI Interface
RF 1 x nRF24L01 SPI Interface
AHRS 1 x AHRS Sensor Interface
LEDs 3 x User LED, 1 x Power LED
Buttons 5 x User Button, 1 x Wakeup button
CAN 1 x CAN ( VP230 )
RS485 1 x RS485 ( SP3485 )
SD Memory 1 x 4bit SD memory card interface
Adjustable Resiter 1 x ADC test
EEPROM 1 x IIC EEPROM
Backup Battery 1 x Backup battery holder
Buzzer 1 x Buzzer
ADC 2 x ADC Input( ADC12 In8, In9 )
DAC 1 x DAC
Size(W x H) 155 x 110 mm

* 제품과 같이 사용할 수 있는 모듈들

stm32_dragon stm32_dragon stm32_dragon stm32_dragon stm32_dragon
VS1003B MP3 USB to RS485 LCD 12864 LCD 1602 4.3 터치 LCD 7.0 터치 LCD
stm32_dragon stm32_dragon stm32_dragon stm32_dragon stm32_dragon stm32_dragon
3.2 터치 LCD 2.8 터치 LCD Dragon Bottom STM32F103ZET6 5050 LED RTC DS1302
stm32_dragon stm32_dragon stm32_dragon stm32_dragon
Buzzer 모듈 EEPROM AT24C02 조도센서 온도센서
제품구성

  • One STM32 Dragon STM32F103ZET6 개발보드
  • One USB Mini cable
  • One Software source CD



제품 구입하러 가기

TEL. 070-7510-4840
FAX. 02-6280-8599
www.jkelec.co.kr
