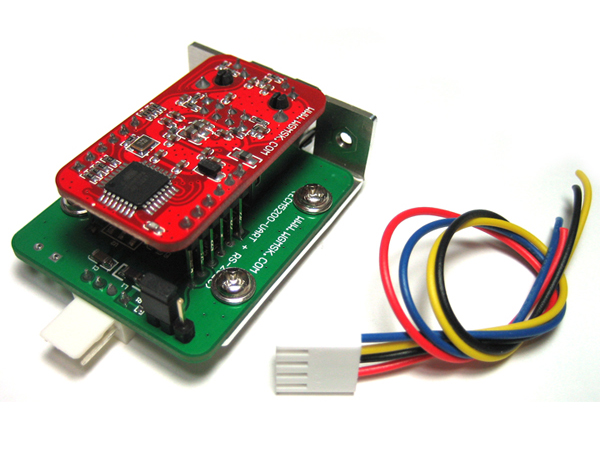

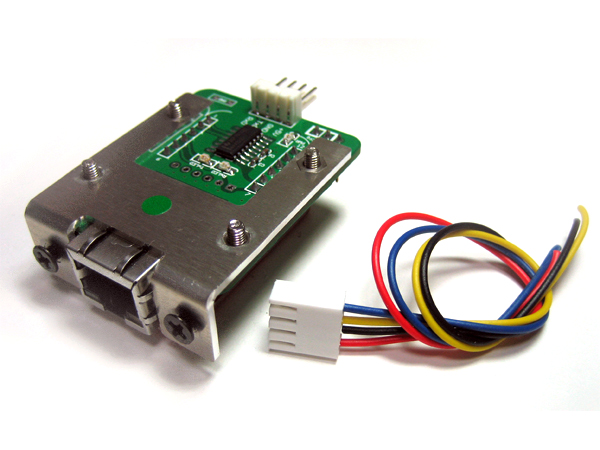

[18호]이더넷 to 시리얼 컨버터 ECM5200시리즈 출시!

EM TECH에서 판넬 장착이 가능한 이더넷 to 시리얼 컨버터 모듈을 출시했다.

ECM5200시리즈로 RS232, TTL3v3, TTL5v0 총 세가지로 출시되었으며, 각 제품명과 같이 RS232통신, 3.3V, 5.0V 시리얼 통신이 가능하다.
4라인(옵션, GND, RxD, TxD)연결 만으로 이더넷을 통해 TCP/IP 망에 연결하여 원격 측정, 관리 및 제어가 가능하게 하는 제품이다.
또한 손쉬운 설정을 위한 Configuraion Tool Program(ecmConfig)와 시리얼<->TCP/IP 가상 드라이버 VSP(Virtual Serial Port) 프로그램도 제공된다.
다양한 장비 및 환경 지원을 위한 펌웨어 업그레이드 기능과 네트워크 설정용 점퍼 장착, 보안을 위한 User Password 기능 지원, 10/100 Base-T Ethernet 인터페이스 등의 기능을 지원하며 기존의 동사 제품군과의 100% 호환성을 갖추어 여러 종류의 제품을 만들고 응용할 수 있다.

빨강(5.0V)

4.5V ~ 12V @250mA의 전원 입력, LDO(3.3V @1A) 장착※5.0V 전원 사용을 권장, 5.0V 이상 사용시 LDO에 열이 발생한다.

검정(GND)

전원 Ground

노랑(TxD)

시리얼 데이터 송신(RS-232C의 출력) 신호

파랑(RxD)

시리얼 데이터 수신(RS-232C의 입력) 신호

4핀 케이블 신호

주요규격 및 기능
  • 시리얼 장비에 연결 해서 사용 가능쉽고 빠르게 시리얼 장비에 인터넷 기능 추가
  • 다양한 장비 및 환경 지원을 위한 펌웨어 업그레이드 기능
  • 손쉬운 설정을 위한 Configuration Tool Program(ecmConfig) 제공
  • 네트워크설정용점퍼장착
  • 동작 상태 LED 6EA 장착 => 동작 확인이 쉽다.
  • 보안을 위한 User Password 기능 지원
  • 10/100 Base-T Ethernet 인터페이스
  • 자동 MDI/MDIX (다이렉트/크로스 케이블 인식)
  • UART: RS-232C 레벨, 1200 ~ 115.2K bps, parity bit 지원
  • W5200 하드웨어 칩에 의한 안정성 및 신뢰성 확보
  • Static(고정 IP), DHCP(유동 IP) 설정 지원
  • 호스트 네임을 통한 간편한 접속(DNS) 기능 지원
  • Keep Alive 지원
  • 시리얼<-> TCP/IP 가상 드라이버 VSP(Virtual Serial Port) 프로그램 제공
Dimension 규격

설정 프로그램(ecmConfig) 제공
ecmConfig 프로그램은 펌웨어 업그레이드나 네트워크 설정을 손쉽게 할 수 있도록 지원해 주는 프로그램이다.

ecmConfig 실행화면

VSP (Virtual Serial Port) 제공
시리얼 통신 프로그램을 VSP을 통해서 TCP/IP 통신을 할 수 있도록 변환 기능을 해주는 프로그램으로 VSP를 사용하면 시리얼 통신으로 되어 있는 프로그램을 수정없이 그대로 사용이 가능하다.

장착 사진
1)후면/전면/측면에 장착

2)바닥에 장착

I/F 보드(RS-232C) 회로도

관련상품
사용자 프로그램이 가능한 MCU Board(AduKit-Leonardo)를 사용하여 인터넷 망을 통한 원격 측정, 관리 및 제어가 가능한 어플리케이션에 적용할 수 있다.

ECM5200-RS232 + AduKit-Leonardo(별도구매)

EwCase-RS232 A형과 무선모듈을 사용해서 인터넷 망과 무선통신을 통한 원격 측정, 관리 및 제어가 가능한 어플리케이션에 적용할 수 있다. 무선 모듈에 따라서 중계기를 사용한 1:N이나 N:N 통신도 가능하다.

ECM5200-RS232 + (EwCase-RS232 A형 + RF 모듈)(별도구매)
