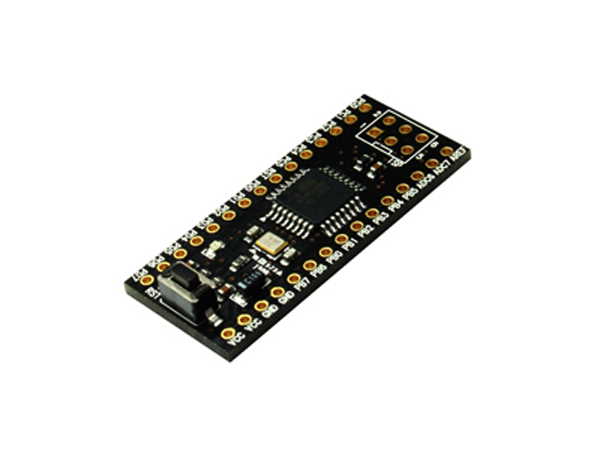

[18호]ATmega8을 장착한 초소형 AVR 모듈 출시!

18product009

늘솜(주)에서 Atmel사의 ATmega8A MCU를 장착한 AVR 개발 모듈을 선보였다. 이번 제품은 ISP커넥터를 일반 헤더핀으로 교체하고 HC-49 패키지의 크리스탈을 SMD3225 패키지로 교체하여 기존의 자사 제품(NS-AT8)에 비해 크기가 더욱 소형화(16.51mm x 39.37mm)된 S 버전이다.
또한 경량화와 소형화를 목적으로 하는 사용자의 용도를 고려하여 헤더핀이 수납되지 않은 타입 NS-AT8-S와 개발의 편의성을 고려하여 헤더핀이 수납된 타입 NS-AT8-S (+header) 두 가지 형태로 제품을 선택할 수 있다.
MCU의 I/O포트의 간격은 2.54mm 간격으로 브레드보드에 장착하여 실험 목적으로도 사용할 수 있다. 사용자의 편의를 고려한 핀배열을 제공함으로써 마이크로 컨트롤러를 처음 접하는 사용자가 더욱 쉽게 접근할 수 있으며, 교육 목적으로도 적합한 제품이다.
아두이노(Arduino)에서 제공하는 부트로더를 모듈에 설치한 상태에서 Auto reset 기능을 포함한 자사의 스케치 다운로드 제품(NS-USB2UART)을 함께 사용하면 아두이노로 사용할 수 있다. 보다 자세한 사항은 디바이스마트 홈페이지를 통해서 확인할 수 있다.

■ 제품 사양 ■

제품특징
  • Atmel사의 신제품 ATmega8A-AU MCU를 장착한 모듈
  • 당사의 제품(NS-AT8)보다 소형화
  • 마이크로 컨트롤러를 처음 접하는 사용자에게 편하고 유용한 모듈
  • 브레드보드에 쉽게 장착이 가능하며 교육 및 개발에 적합
  • 마이크로 컨트롤러의 기능을 쉽게 다룰 수 있도록 핀 배열을 구성함
  • 녹색 파워 LED 지원
  • 6핀 ISP 다운로드 지원
  • 외부크리스탈 장착 16MHz 시스템클락 지원
제품사양
  • 모델명 : NS-AT8-S (+Header Pin)
  • 프로세서 : ATmega8A-AU
  • 동작 전압 : 5 V
  • 동작 속도 : External Crystal 16Mhz
  • ISP : 6 pin Download Connector
제품구성
  • NS-AT8-S 모듈(헤더핀 부착)

<헤더핀 부착 제품>

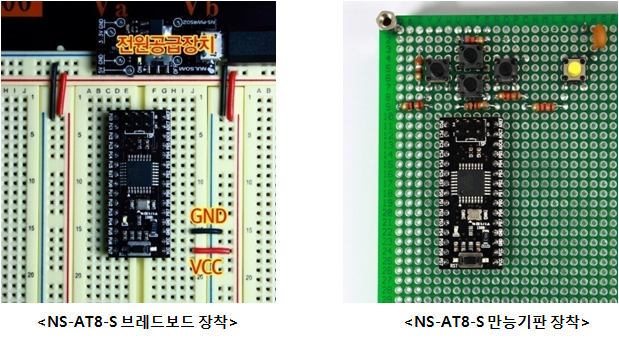

사용예제

핀배열 및 크기

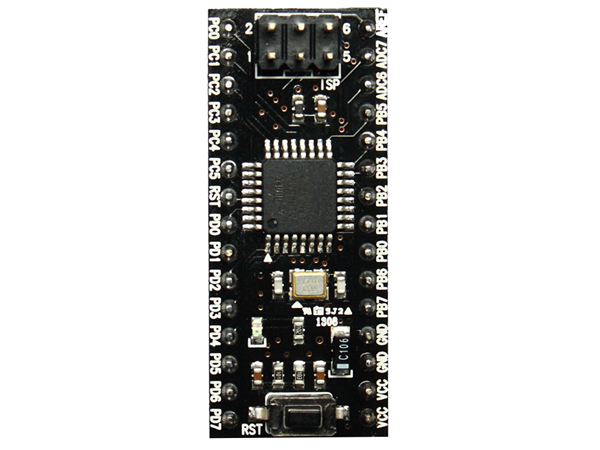

  • 핀배열

  • 기존 제품과 크기 비교
