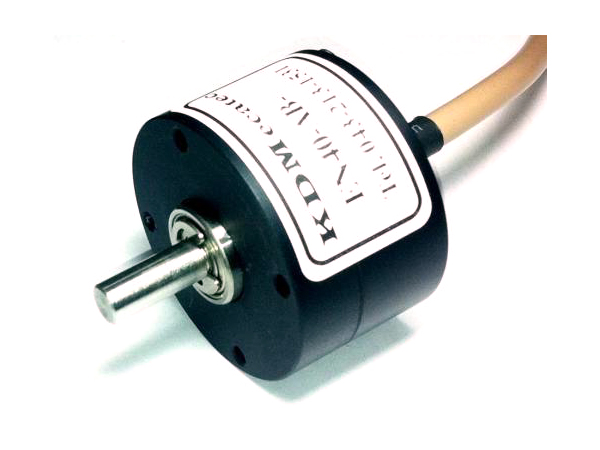

[16호]인크리메탈 타입의 로터리엔코더 (EN40-AB-256) 출시!

로터리엔코더

㈜케이디메카텍에서 기존의 로터리엔코더(EN40-AB-128)에서 분해능을 2배 높인 인크리메탈 타입의 로터리엔코더(EN40-AB-256)을 출시했다.

90도의 위상차를 갖는 두 개의 펄스(A,B)가 출력되며 이를 이용하여 회전 방향을 검출할 수 있으며, 주로 일정한 시간동안 누적된 펄스를 계산하여 회전속도를 검출하거나 상대각도를 측정하는 용도로 활용된다. 견고한 알루미늄 프레임에 듀얼 베어링을 적용하였으며, 정전기 방전 대책과 역전압 방지회로가 적용되었다.

■ 로터리엔코더(EN40-AB-256)의 주요기능 ■

  • 증분형(Incremental) 로터리 엔코더
  • 한 회전당 256개의 펄스 발생
  • 두 개의 펄스(A,B)출력
  • A상과 B상은 90도의 위상차가 발생하여 회전 방향을 검출
  • 5V CMOS 출력

제품 설명 더보기

FEATURES
  • ELECTRICAL CHARACTERISTICS
입력전압 DC5V±5%
분해능 256 P/R
출력상 A, B
위상차 90°±45°
입력전류 15mA
  • ELECTRICAL WIRING
전원 Red 5V(+)
Green 0V(-)
출력 White OUT A
Yellow OUT B
  • MECHANICAL CHARACTERISTICS
축관성모멘트 1.1g·cm2
축허용하중 1kgf
최대허용회전수 5000rpm
중량 120g



제품 구입하러 가기
