[16호]ALTERA FPGA 개발키트 (AFPE-003) 출시!

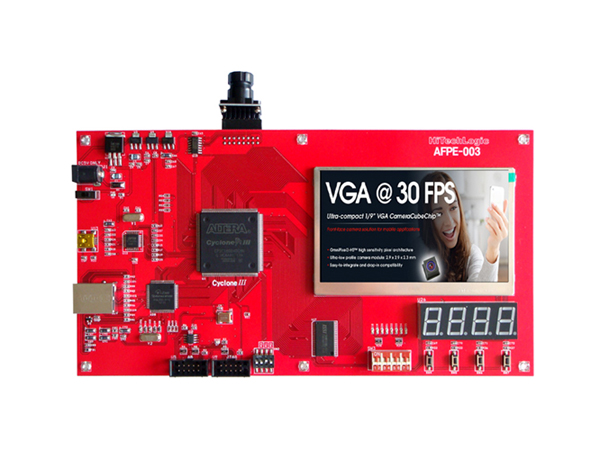

ALTERA FPGA 개발키트

하이텍로직에서 출시한 ALTERA FPGA 개발키트 (AFPE-003)는 ALTERA사의 Cyclone Family 중 EP3C16Q240C8N을 실장한 FPGA 트레이닝 보드이다. C-MOS Image Sensor(OV7670)를 이용한 영상처리 및 Wiznet사의 W5300을 사용한 Ethernet 인터페이스를 코드레벨(VHDL)에서 구현하여 사용자에게 제공한다. 교육 예제 및 교재가 포함된 CD를 함께 제공하며, I/O(LED, Seven-Segment, DIP-Switch, Tactile Switch, USB to Serial), TFT-LCD(4.3″ Wide), Ethernet, OV7670을 통해서 다양하게 학습할 수 있도록 개발된 FPGA 개발 키트이다.

제품 설명 더보기

FEATURES
Model Name AFPE-003
FPGA Cyclone-III Family, EP3C16Q240C8N
Configuration Device EPCS16(ALTERA, 16Mbit)
Power Input 5V DC : Adapter
Internal Power Three high-current voltage regulators(3.3V, 2.5V, 1.2V)
Status LEDs Power, Done
JTAG Connector 10-pin header (2.54[mm] pitch)
AS Connector 10-pin header (2.54[mm] pitch)
On-Board Clock 24[MHz]
10/100 Ethernet WizNet w5300
Image Sensor Module OmniVision OV7670
TFT-LCD LTE-430WQ(480 × 272, 4.3″ Wide)
SRAM 512K × 16
Design Tools Free Quartus software
Simulation Tools Modelsim-Altera Stater Edition v6.6d
AFPE-003 제품 구성

AFPE-003 보드의 주요 명칭

  • AFPE-003 PCB Size : 9600mil × 5100mil (243.8mm × 129.5mm)

XFPE-003 교육교재 주요항목



다양한 Test Panel 제공
Test Panel 사용법은 http://cafe.naver.com/seogarae 참조

  • TFT-LCD Test Panel

  • USB to Serial Test Panel

  • Ethernet Test Panel

  • Loopback Test Panel
