[21호]ATmega128 학습용 USB 모듈(AM-128USB) 출시
뉴티씨에서 ATmega128 USB 모듈(AM-128USB)를 출시했다.
AM-128USB는 ATmega128 칩을 이용한 USB 모듈형 개발 보드로 디버깅이 가능한 시리얼 포트가 내장되어 있고, FTDI의 USB to Serial의 최신 IC를 적용하여 구성했다.
또한 TTL Level(5V), RS-232C Level(±12V) 신호 모두 동시 지원되며, ISP, JTAG 커넥터 적용으로 프로그램 다운로드가 가능하다. 외부 5V 전원과 USB 전원도 사용 가능하며,
보다 자세한 사항은 디바이스마트 홈페이지를 통해서 확인할 수 있다.
■ 개요 ■
- ATMega128 USB 모듈(AM-128USB) 소개
- ATMega128 칩을 이용하여 USB 모듈형 개발 보드.
- AM-128USB에 내장된 시리얼 포트로 디버깅 기능
- FTDI의 USB to Serial 최신 IC 적용 구성
- TTL Level(5V), RS-232C Level(±12V) 신호 모두 동시 지원
- ISP, JTAG 커넥터 적용으로 프로그램 다운로드 편리 지원
- AM-128USB 모듈의 브레드 보드(빵판)에 실장 가능
- 외부 전원 5V 및 USB 전원 사용 가능
- KCC 인증번호 : MSIP-REM-TXZ-AM-128USBV01

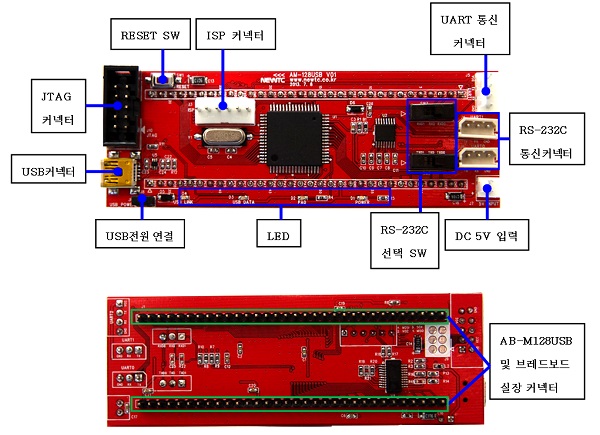

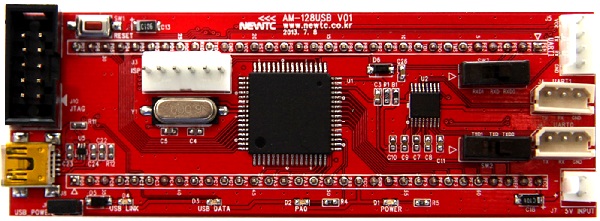

AM-128USB 모듈(전면)
AM-128USB 모듈 (후면)
■ 구성도 ■
AM-128USB 모듈(ATMega128 USB) H/W
- 하드웨어 구성도
AM-128USB 모듈의 구성도
제품구매하러가기
TEL. 02-704-4774
www.newtc.co.kr
[21호]아두이노 UNO 호환 모듈 JARDUINO-UNO-BT 출시
무선 업로드 기능이 내장된 아두이노 UNO 호환 모듈 JARDUINO-UNO-BT 드디어 출시!!!
무선으로 프로그램 업로드와 무선 통신이 가능한 아두이노(Arduino)가 출시되었다. 제이씨넷은 블루투스 시리얼 모듈을 기반으로 프로그램 업로드가 무선으로 실행되는 아두이노 UNO R3 호환 제품인 JARDUINO-UNO-BT를 최근 개발, 출시했다.
JARDUINO-UNO-BT는 아두이노 UNO R3와 기능 및 인터페이스가 동일하며, USB를 통한 유선 프로그램 업로드와 블루투스 시리얼 모듈을 통한 무선 프로그램 업로드가 모두 가능한 모듈이다. 무선 프로그램 업로드가 가능하므로 연결선이 필요 없게 되어, 손이 닿지 않는 곳에 위치한 타겟, 로봇이나 장난감 자동차 등 움직이는 타겟, 자주 프로그램이 바뀌는 타겟 등에 매우 유용하며, 업로드 후에는 무선으로 블루투스 통신도 가능한 획기적인 제품이다. 보다 자세한 사항은 디바이스마트 홈페이지를 통해서 확인할 수 있다.
JARDUINO-UNO-BT의 5대 특징은 다음과 같다.
· 아두이노 UNO R3 호환(기본)
· 무선(블루투스) 업로더 기능 제공(선 없이 다운로드 가능)
· 유선으로도 업로드 가능
· AVR ISP 다운로더 기능도 함께 내장
· 스마트폰과 블루투스 통신 가능
TEL. 042-486-0761
www.jcnet.co.kr
[21호]GeDuino MCU with Bluetooth2.0 module 출시
GeDuino는 그란테크에서 새로 출시한 “아두이노 UNO R3” 호환 모듈로 ATmega328P에 기반을 둔 마이크로콘트롤러 모듈이다.
아두이노 UNO R3의 전 기능을 포함하고 있으면서, 44x28mm 폼팩터 안에 모두 실장하였고, 아랫 면에 HC-06 Bluetooth 2.0 module을 실장할 수 있는 Foot print가 준비되어있어 무선 아두이노로의 변환이 용이하다. 전원은 6 ~ 12V를 공급받을 수 있는 레귤레이터가 장착되어있고, Stackable 핀을 채용하여, 원하는 모듈을 적층하여 프로젝트를 진행할 수 있다.
제공되는 핀은 14개의 디지털 입출력핀(D0~D13)과 6개의 아날로그 입력핀(A0~A5)을 제공하며, 16Mhz 클럭으로 동작한다. 최신 아두이노 우노 R3와 100% 호환되므로 Arduino IDE를 이용하여 스케치를 업로드할 수 있으며, 아두이노 공식 드라이버를 모두 사용할 수 있다.
■ 제품 규격 ■
- Main chip : ATmega328
- Flash : 32Kbyte
- Architecture: 8Bit Microcontroller
- RAM : 2Kbyte
- Core speed : 16MHz
- EEPROM : 1Kbyte
- Size : 28 x 44 mm
- V input : 5V
- 2.54 pitch 브레드 보드와 매칭되어 테스트 간편
- 지원 개발환경 IDE (Integrated Develop Environment)
- Arduino IDE - 응용분야
- 장비제어등 임베디드 보드 개발
- Serial, SPI, I2C 통신보드 개발.
- PWM, Digital I/O, Analog I/O Board 개발
- 관련자료
- 지원 OS – Windows XP / Vista / 7 /32bit 64bit
- 드라이버설치: http://www.arduino.cc
- 통합환경설치: http://www.arduino.cc
- 문의 : http://cafe.naver.com/grantech (문의사항은 카페 문의글로만 받습니다.)
TEL. 070-8671-0773
[21호]생체신호 측정키트 (BINO-KIT) 출시
신규 입점된 휴니모에서 생체신호 측정키트(BINO-KIT)를 출시했다.
Bino-Kit는 0.1Hz ~ 150Hz의 생체신호를 측정할 수 있도록 설계된 교육 또는 연구·실험용으로 제작된 바이오앰프다. 주요 대상인 학생들이 많이 사용하는 AVR의 AD변환기와 시리얼 포트를 이용하여 쉽게 회로를 구성하고 프로그램 할 수 있도록 교육용 키트라는 특성을 고려하여 소스와 회로를 모두 공개했다.
입점 기념 이벤트로 생체측정 모듈(BINO-AMP)가 같이 증정되고 있으며, 자세한 사항은 디바이스마트 홈페이지에서 확인 가능하다.
■ 제품 특징 ■
· CPU : ATmega8, 10bit AD 변환기 이용
· Clock : 16MHz 외부클럭 이용
· 통신 : USB to serial 통신 or RS232, Bard Rate : 115200bps
· USB 통신 chip : Prolific Technology사 PL2303X
· RS232 통신 chip : TI사 MAX232
· 정전압 IC : LD1117(Input : 12~6V ,Output : 5V)
· 음전원 변환 IC : LM2664
· SIZE : 120mm X 85mm
■ 내부블럭도 ■
■ 시스템 구성 ■
- 전원부(LD1117)
Base-board는 6V~12V의 전압을 입력 받아 5V의 전압을 출력하도록 구성되어지며, 5V 정전압 출력을 위해 LD1117이 내장되어져 있다. Base-board의 전원은 크게 2종류의 전원으로 구성된다. MCU 및 기타 소자에 +5V로 공급되는 부분과 Bio-Amp단에 +5와 -5가 동시에 공급되도록 제작된 양전원 부분으로 구성되어진다. 아날로그단의 -전원입력을 위해 +5V를 -5로 변환하는 칩으로 LM2664를 사용했다.
- AD변환기
ATmega8의 AD변환기는 10bit의 해상도를 낼 수 있으며 이를 이용하여 MCU를 통해 입력 받는 0~5의 값을 0~1024로 볼 수 있다. 즉 5mV 단위로 나누어서 전압의 입력값을 분해해서 볼 수 있으며, 이러한 AD입력단자가 4개로 구성되어 있다.
- 통신
ATmega8 내부의 UART1를 이용하여 외부의 RS-232통신과 USB통신이 가능하도록 제작되어 있다. USB통신은 내부는 일반 시리얼 통신과 동일하게 프로그램되어 있으나 하드웨어적으로 USB to Serial 칩을 이용하여 데이터를 변환하도록 제작하였다. 통신속도는 9600~115200bps까지 전송가능하도록 되어 있으나, 데모 프로그램은 115200bps 로 포팅되어 있다.
- IO포트
입출력 단자는 입력 스위치 1개와 출력 LED개로 회로는 구성되어 진다. 데모 프로그램에서는 제품 동작시 LED 4개가 동시 토글 하도록 하는 프로그램이 포팅되어져 있다.
www.nemobio.com
[21호]Arduino MIDI Keyboard 61 출시
코디랩에서 출시한 Arduino MIDI Keyboard 61는 아두이노를 이용하여 미디 피아노 컨트롤러를 자작하기 위해 제작됐다.
실제 전자악기에 사용되는 키모듈을 이용하여, 아두이노로 음악 관련 프로젝트를 구성할 때 편리하게 사용될 수 있도록 구성되었으며 직접 DIY해서 만들수 있는 반제품 형태로 제공된다. 또한 프로그래밍에 어려움을 느끼는 분들을 위해 코드를 라이브러리화 시켜 건반의 위치, 세기, 조이스틱 움직임, 버튼, 페달 데이터를 다른 용도로 사용하기 쉽도록 Function으로 만들어 제공한다.
25키와 61키, 총 두가지 제품으로 나누어져 있고 풀세트가 아닌 각 부품으로도 구매가 가능하다. 보다 자세한 사항은 디바이스마트 홈페이지에서 확인 가능하다.
TEL. 02-2065-3136
