[23호]SMD 수리장비 키트 TZ-KIT & 디솔더링 키트 DS-KIT-3출시

일반 데스크탑 인두기 가격의 경제적인 고주파 인두기 TMT-2000S로 많은 사랑을 받고있는 Thermaltronics가 TMT-2000S의 듀얼포트에 적용하여 인두기와 동시에 사용 가능한 SMD 수리장비 키트 TZ-KIT와 디솔더링 키트 DS-KIT-3를 출시했다.

고주파인두기 TMT-2000S는 50kHz의 퀴리 가열기술을 채택하여 온도조절이나 별도 교정이 불필요한 60W급 고성능 고주파 인두기로서 필요한 만큼의 열량을 자동으로 조절하여 공급하기 때문에 균일한 납땜품질이 요구되는 반복작업에도 적합하며, 저온용, 일반형, 고온용 인두팁의 별매로 넓은 분야의 납땜작업에 편리하게 사용이 가능하다.
TMT-2000S의 가장 큰 특징이 바로 듀얼포트인데, 이 듀얼포트에 새롭게 출시된 TZ-KIT 혹은 DS-KIT-3를 장착하여 SMD수리와 디솔더링을 납땜작업과 동시에 할 수 있게 되어 더욱 더 편리하고 실속있는 제품이 되었다. 국내에서는 ㈜마이툴이 수입/공급하며 디바이스마트에서 구매할 수 있다.

■ 제품구성 ■

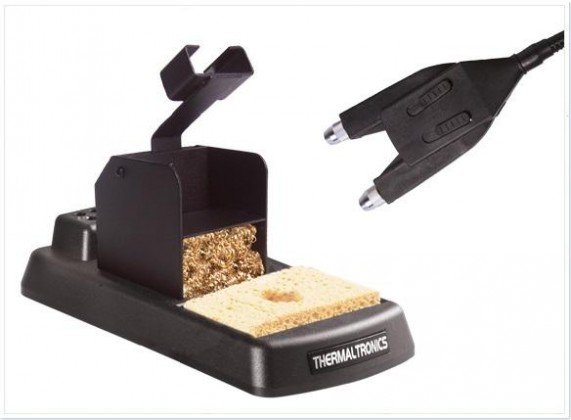

수리장비 키트 TZ-KIT
· SHP-MTZ SMD수리용 트위져 핸드피스
· SHH-MTZ 트위져 스탠드

디솔더링 키트 DS-KIT-3
· DS-GUN-3 디솔더 핸드피스
· SHH-3 디솔더 건 스탠드
· DS-HPC-3 핸드피스 케이블
· DS-TCT-1 크리닝키트
· RMP-1 팁 제거패드
· 에어호스, 필터울, 챔버라이너

■ 제품상세보기 ■

수리장비 키트 TZ-KIT 제품 구매하러가기

디솔더링 키트 DS-KIT-3 제품 구매하러가기
TEL. 070-7010-6230
www.mytool.co.kr

[23호]갈릴레오 보드(GALILEO) 출시

갈릴레오는 인텔 쿼크의 SoC X1000 애플리케이션 프로세서로, 32bit 인텔 펜티엄급 시스템을 기반으로 한 마이크로 컨트롤러 보드이다.
인텔의 아키텍처 기반의 첫번째 보드로 Arduino Uno R3와 하드웨어 및 소프트웨어가 호환되는 아두이노 쉴드로 설계됐다.
아두이노와 같은 핀배치로 디지털 0~13핀, 아날로그 입력0~5, 전원부, ICSP, UART 가 있다.
기본 동작 전압은 3.3V이다. 그러나, I/O핀을 스위칭 하여 5V로 전압 변환을 할 수 있다.
갈릴레오 보드는 아두이노 소프트웨어 개발 환경을 호환하며, 하드웨어와 소프트웨어의 호환성 뿐만 아니라 mini-PCI Express slot, 100Mb Ethenet 포트, Micro-SD슬롯, RS-232 시리얼 포트, USB 호스트 포트, USB클라이언트 포트, 8Mb 플래시 메모리가 보드에 기본으로 제공된다.
디바이스마트에서 판매하는 인텔 갈릴레오 보드는 인텔코리아 정품으로 1년 무상 A/S가 제공된다.

Overview Galileo is a microcontroller board based on the Intel® Quark SoC X1000 Application Processor, a 32-bit Intel Pentium-class system on a chip (datasheet). It is the first board based on Intel® architecture designed to be hardware and software pin-compatible with Arduino shields designed for the Uno R3. Digital pins 0 to 13 (and the adjacent AREF and GND pins), Analog inputs 0 to 5, the power header, ICSP header, and the UART port pins (0 and 1), are all in the same locations as on the Arduino Uno R3. This is also known as the Arduino 1.0 pinout.  Galileo is designed to support shields that operate at either 3.3V or 5V. The core operating voltage of Galileo is 3.3V. However, a jumper on the board enables voltage translation to 5V at the I/O pins. This provides support for 5V Uno shields and is the default behavior. By switching the jumper position, the voltage translation can be disabled to provide 3.3V operation at the I/O pins. Of course, the Galileo board is also SW compatible with the Arduino SW Development Environment, which makes usability and introduction a snap. In addition to Arduino HW and SW compatibility, the Galileo board has several PC industry standard I/O ports and features to expand native usage and capabilities beyond the Arduino shield ecosystem. A full sized mini-PCI Express* slot, 100Mb Ethernet port, Micro-SD slot, RS-232 serial port, USB Host port, USB Client port, and 8MByte NOR flash come standard on the board. Details and Specifications Galileo is compatible with Arduino Uno shields and is designed to support 3.3V or 5V shields, following the Arduino Uno Revision 3, including:  14 digital input/output pins, of which 6 can be used as Pulse Width Modulation (PWM) outputs; Each of the 14 digital pins on Galileo can be used as an input or output, using pinMode(), digitalWrite(), and digitalRead() functions. The pins operate at 3.3 volts or 5 volts. Each pin can source a max of 10mA or sink a maximum of 25 mA and has an internal pull-up resistor (disconnected by default) of 5.6k to 10 kOhms. A0 – A5 – 6 analog inputs, via an AD7298 analog-to-digital (A/D) converter (datasheet) Each of the 6 analog inputs, labeled A0 through A5, provides 12 bits of resolution (i.e., 4096 different values). By default they measure from ground to 5 volts. I²C* bus, TWI, with SDA and SCL pins that are near to the AREF pin. TWI: A4 or SDA pin and A5 or SCL pin. Support TWI communication using the Wire library. SPI Defaults to 4MHz to support Arduino Uno shields. Programmable up to 25MHz. Order Number: 329681-003US Note: While Galileo has a native SPI controller, it will act as a master and not as an SPI slave. Therefore, Galileo cannot be a SPI slave to another SPI master. It can act, however, as a slave device via the USB Client connector. UART (serial port) Programmable speed UART port (Pins 0 (RX) and 1 (TX)) ICSP (SPI) - a 6 pin in-circuit serial programming (ICSP) header, located appropriately to plug into existing shields. These pins support SPI communication using the SPI library. VIN. The input voltage to the Galileo board when it’s using an external power source (as opposed to 5 volts from the regulated power supply connected at the power jack). You can supply voltage through this pin, or, if supplying voltage via the power jack, access it through this pin.  Warning: The voltage applied to this pin must be a regulated 5V supply otherwise it could damage the Galileo board or cause incorrect operation. 5V output pin. This pin outputs 5V from the external source or the USB connector. Maximum current draw to the shield is 800 mA 3.3V output pin. A 3.3 volt supply generated by the on-board regulator. Maximum current draw to the shield is 800 mA GND. Ground pins. IOREF. The IOREF pin on Galileo allows an attached shield with the proper configuration to adapt to the voltage provided by the board. The IOREF pin voltage is controlled by a jumper on the board, i.e., a selection jumper on the board is used to select between 3.3V and 5V shield operation. RESET button/pin Bring this line LOW to reset the sketch. Typically used to add a reset button to shields that block the one on the board. AREF is unused on Galileo. Providing an external reference voltage for the analog inputs is not supported.  For Galileo it is not possible to change the upper end of the analog input range using the AREF pin and the analogReference() function.   Power Galileo is powered via an AC-to-DC adapter, connected by plugging a 2.1mm center-positive plug into the board’s power jack. The recommended output rating of the power adapter is 5V at up to 3A.    Electrical Summary Input Voltage (recommended) 5V Input Voltage (limits) 5V Digital I/O Pins 14 (of which 6 provide PWM output) Analog Input Pins 6 Total DC Output Current on all I/O lines 80 mA DC Current for 3.3V Pin 800 mA DC Current for 5V Pin 800 mA

 [정품]갈릴레오 보드(GALILEO) 구매하러가기

www.intel.co.kr

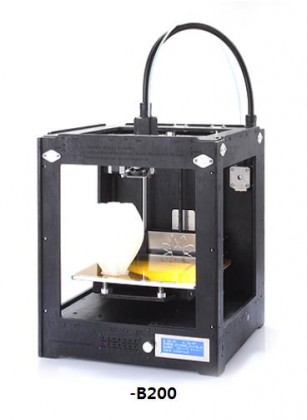

[23호]3D프린터 모델 KORBOT-AL200과 KORBOT-B200 출시

K.Robotics(케이로보틱스)사에서 개발된 3D프린터 모델 KORBOT-AL200과 KORBOT-B200. 이 두 모델은 세계최고 수준의 20미크론(0.02mm) 레이어의 해상도로 ABS 필라멘트 인쇄에 최적화가 되어있으며, 사용자의 편의성을 위한 LCD패널이 설치되어 있고 현재의 기기상태를 직관적으로 표시한 LED 점검등이 눈에 띈다. 효율적으로 제작한 외부 설계 사이즈에 비해 최대 크기의 인쇄영역을 자랑하고 있다. KORBOT-B200의 외관은 자작나무 합판에 검은색 프린팅을 하여 제작하여 독특한 스타일로서 개인 유저들을 위한 모델이며, KORBOT-AL200은 전문가들을 겨냥하여 출시된 모델로서 기본적인 인쇄방식과 성능은 비슷하지만 전문가용으로 출시한 제품이다 보니 개인용 3D프린터보다 퀄리티면에서 조금 더 뛰어나다고 할 수 있다. 장점으로는 아노다이징 처리가 된 외관이 깔끔함과 멋스러움을 자아내며, 듀얼 노즐옵션으로 한번의 인쇄에 두가지 색상으로 제품을 출력할 수 있다. 또한 모든 이송모터가 밀폐형으로 되어있어 소음을 최소화하였고, 알루미늄 아노다이징 처리된 외관의 내부에 이송모터가 설치되어 모터를 보호함으로써 제품의 강성 또한 우수하며, 인쇄속도는 최고 350mm/s로 상당히 빠른 인쇄 속도를 자랑한다.■ 제품 제원 ■ 공통사양 · 프린팅 방식 : FDM (Fused Deposition Modeling) · 조형물 최대 크기 : 200 X 200 X 205mm · 프린팅 속도 : 최대 350mm/sec · 인쇄 레이어 두께 : 0.02 ~ 0.35mm · 전원 : AC 90~132V / AC 180~264V , 50/60 Hz · 사용 원료 : ABS, PLA, PVA, PCL, HDPE, PP, PMMA · 소프트 웨어 : Linux, Windows, OSX       Korbot-B200 · 제품 크기 :339x361x 403mm · 노즐 직경 : 0.4mm · 노즐 타입 : 옵션(싱글,듀얼) · 제품 중량 : 20kg Korbot-AL200 · 제품 크기 : 338x350x395mm · 노즐 직경 : 0.5mm · 노즐 타입 : 듀얼(Dual) · 제품 중량 : 30kg ■ 제품상세설명■   B200 구매하러가기 AL200구매하러가기 TEL. 042-525-4434 www.korbot.com

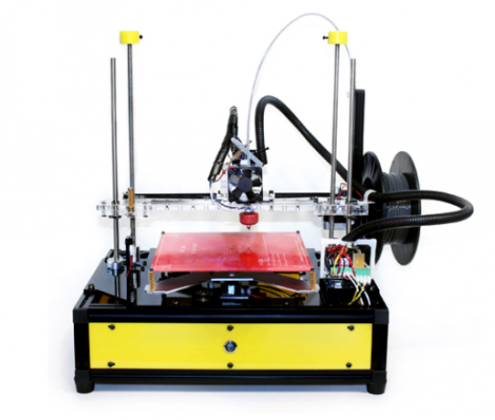

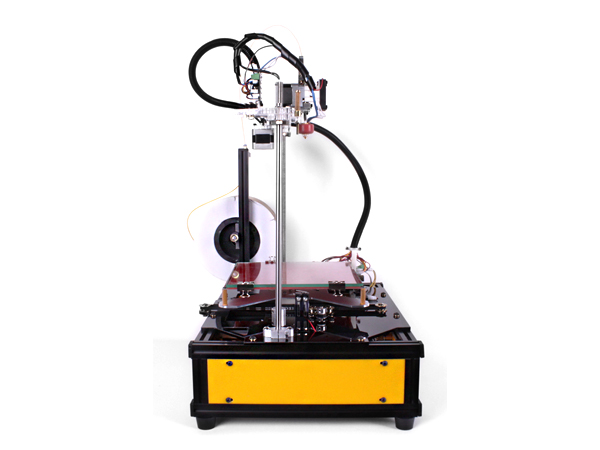

[23호]3D 프린터 월메이커 (Wal-Maker) 출시

DIY 전자 관련 쇼핑몰 메이크존을 운영하는 미디어플로우사에서 출시된 모델. 오픈소스 프로젝트인 RapRap 기반의 개인용 프린터로서 ABS, PLA의 재료를 사용하며, 오픈소스 소프트웨어와의 호환성이 좋아 언제 어디서든 쉽게 출력이 가능하다. 외관은 장난감적인 이미지로 독특한 분위기를 연출하였으며, 다른 제품들과는 다르게 상단이 오픈되어 있는 형태다. 메인 보드는 RAMP보드를 사용함으로써 호환성과 확장성을 높였으며, 세계 어디에서든 쉽게 구매가능하여, 유지보수에 효과적이다. 또한 USB포트를 이용하여 PC와 연결도 가능하며, 모듈을 추가하여 블루투스로 연결이 가능하다. 노즐과 히트 블럭등이 별도로 구성되어 노즐 문제 발생시 쉽게 분리 교체하여 빠른 시간 내에 가동할 수 있다. 기본 싱글 익스트루더로 되어있지만 듀얼도 지원가능하다. ■ 제품 제원 ■ · 프린팅 방식 : FFF(Fused Filament Fabrication) · 제품 크기 : 420 X 310 X 480mm · 조형물 최대 크기 : 200 X 200X 200mm · 소프트 웨어 : RapRap 기반 오픈소스웨어 · 컨트롤러 : RAMPS Electronics / Arduino Mega 2560 / Pololu A4988 · 노즐 직경 : 0.25 / 0.35 / 0.4/ 0.5mm · 제품 무게 : 6.9kg   ■ 제품상세설명 ■ 분   류  설   명  비   고   익스트루더 수  1개 / 2개까지 지원가 능  지원 재료  ABS, PLA 외  기술 방식  FFF / XYZ 카테시안 로봇  인쇄 크기(WxDxH)  200 X 200 X 220  가능 부피  노즐 직경  0.4 mm / 0.3 mm  지원 소프트웨어  Cura, Slic3r, Repetier-Host, Printrun 등  RepRap 기반 오픈소스 호환  본체 크기(WxDxH)  420  X  310  X  480  본체 무게  전력 및 연결  400W ATX 파워   제품구매하러가기 TEL. 070-8680-9137 www.makezone.co.kr
