Posted by 디바이스마트 매거진 on January 15, 2016 · Leave a Comment
CSR 칩 기반 EHong의
블루투스 모듈 시리즈 출시
- 블루투스 2.0부터 4.0 BLE까지 다양한 모듈 제품군
- 외부 MCU가 필요하지 않은 단독 솔루션 제공
- 최소 10m부터 최대 300m까지 전송거리
- FCC, CE, Bluetooth(R) 인증 완료
도하시하(주)는 2015년 11월부터 중국 EHong의 국내 정식 에이전트로서, IOT 사물인테넷 플랫폼에 최적화되어 있는 CSR의 블루투스 기술 기반의 모듈 5종(MA41, MA46, MB05, MB18, MC10)과 개발 EVK 2종을 출시했다.
MA41과 MA46은 블루투스를 통한 고속 대용량 데이터 전송에 적합한 Bluetooth 2.1+EDR 프로파일 기반 모듈로서 10개의 GPIO와 2개의 Analog 인터페이스를 지원한다. 이중 MA46은 Bluetooth Class 1등급 제품으로 최대 300m의 전송거리를 커버하는 제품이다.
MB05와 MB18은 시리얼 데이터 전송용 프로파일인 SPP뿐만 아니라, 블루투스 스피커 기능을 위한 A2DP와 AVRCP 프로파일을 지원하고, 스마트폰과 연동된 핸즈프리 기능을 구현할 수 있는 HFP 프로파일 역시 지원한다. 모듈에 스피커를 바로 연결할 수 있도록 스피커 앰프를 내장하고 있고, MB18의 경우 모듈에 전원을 공급하는 리튬이온/폴리머 배터리의 USB단자를 통한 충전기능도 제공한다.
MC10은 IOT 사물인터넷 플랫폼에 최적화 되어 있는 Bluetooth 4.0 BLE 기술 기반의 모듈로서 가장 작은 크기에 최소한의 전류소모량으로 GPIO, AIO, I2C, UART, SPI등 다양한 인터페이스를 제공한다.
CSR의 블루투스 기술 기반의 모듈 5종(MA41, MA46, MB05, MB18, MC10)과 개발 EVK 2종 제품 구경하러가기
TEL. 070-7721-1521
www.dohasiha.com
Posted by 디바이스마트 매거진 on January 15, 2016 · Leave a Comment
아두이노와 라즈베리파이를 모두
쉽게 학습할 수 있는 제품 “코딩키트” 출시
그동안 임베디드 시스템용 프로그래밍은 매우 어려운 분야로, 전문 교육을 받은 사람들만이 할 수 있는 영역으로 취급되었다. 하지만 근래에는 아두이노와 라즈베리파이처럼 쉽게 프로그래밍을 할 수 있도록 구성된 임베디드 시스템용 컨트롤러들이 많이 출시되어 큰 인기를 끌고 있다. 이런 컨트롤러들이 출시되기 전에는 임베디드 시스템용 프로그램을 코딩하기 위해서는 하드웨어에 대한 많은 지식과 소프트웨어에 대한 코딩 실력이 갖추어져야만 했다.
하지만 실제로 아두이노와 라즈베리파이 등의 컨트롤러를 프로그래밍 할 때는 특별한 고차원적 하드웨어 지식이나, 심지어는 코딩 경험이 많지 않아도 충분하기 때문에 초보자도 쉽게 프로그래밍을 할 수 있다.
이 때문에 교육용으로 이와 같은 컨트롤러 제품이 많이 이용되고 있고, 이러한 컨트롤러를 활용하면 제품 개발이 쉽기 때문에 개발 기간을 줄일 수 있다는 장점과, 프로토타입을 쉽게 만들 수 있어 본 제품 출시 전에 활용할 수도 있다.
최근 아두이노와 라즈베리파이와 같은 개인용 MCU보드들의 인기에 힘 입어, 출시된 다양한 부품이나 모듈들을 장착할 수 있는 확장 보드 형태의 교육용 장비들은 기능 및 부품 수에 따라 가격대도 매우 다양하게 형성되어 있다. 하지만 대부분의 제품들은 소프트웨어적 지원, 즉 활용 컨텐츠가 상대적으로 빈약한 상태이다. 또한 아두이노용, 아니면 라즈베리파이용과 같은 한 종류의 MCU보드만을 지원하는 제품들이 대다수이기 때문에 학습에 있어서 제한이 있는 것이 사실이었다.

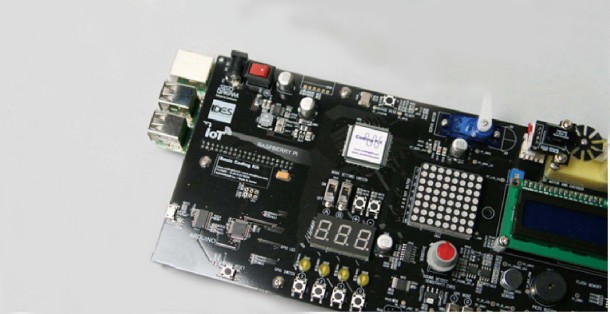

(주)시소드림에서는 기존 제품들의 다양한 단점들을 보완하여, 한 제품으로 아두이노와 라즈베리파이를 모두 쉽게 학습할 수 있는 제품인 “코딩 키트(Cording Kit)”를 출시하였다.

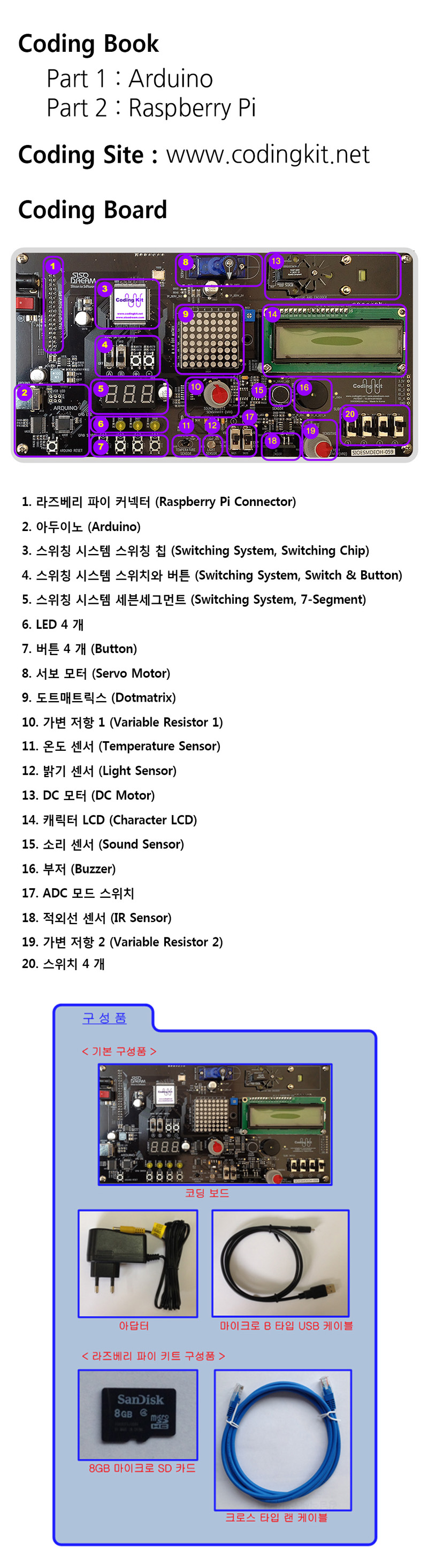

코딩키트는 아두이노와 라즈베리파이를 모두 사용할 수 있다는 장점뿐 아니라, 활용을 위한 컨텐츠도 뛰어나다고 시소드림은 설명한다. 총 222페이지 분량의 아두이노 파트와 총 136페이지 분량의 라즈베리파이 파트로 구성된 “코딩북”이라는 교재는 교재 내 수록된 다양한 아두이노와 라즈베리파이 관련 예제를 다루면서, 컴퓨터 프로그래밍 언어의 문법 설명까지 되어 있어 코딩을 처음 해 보는 초보자도 쉽게 코딩을 배울 수 있다. 이 교재는 코딩키트 제조사인 ㈜시소드림에서 코딩키트 전용으로 운영하고 있는 인터넷 커뮤니티 카페인 코딩키트에서 무료 배포되고 있다.

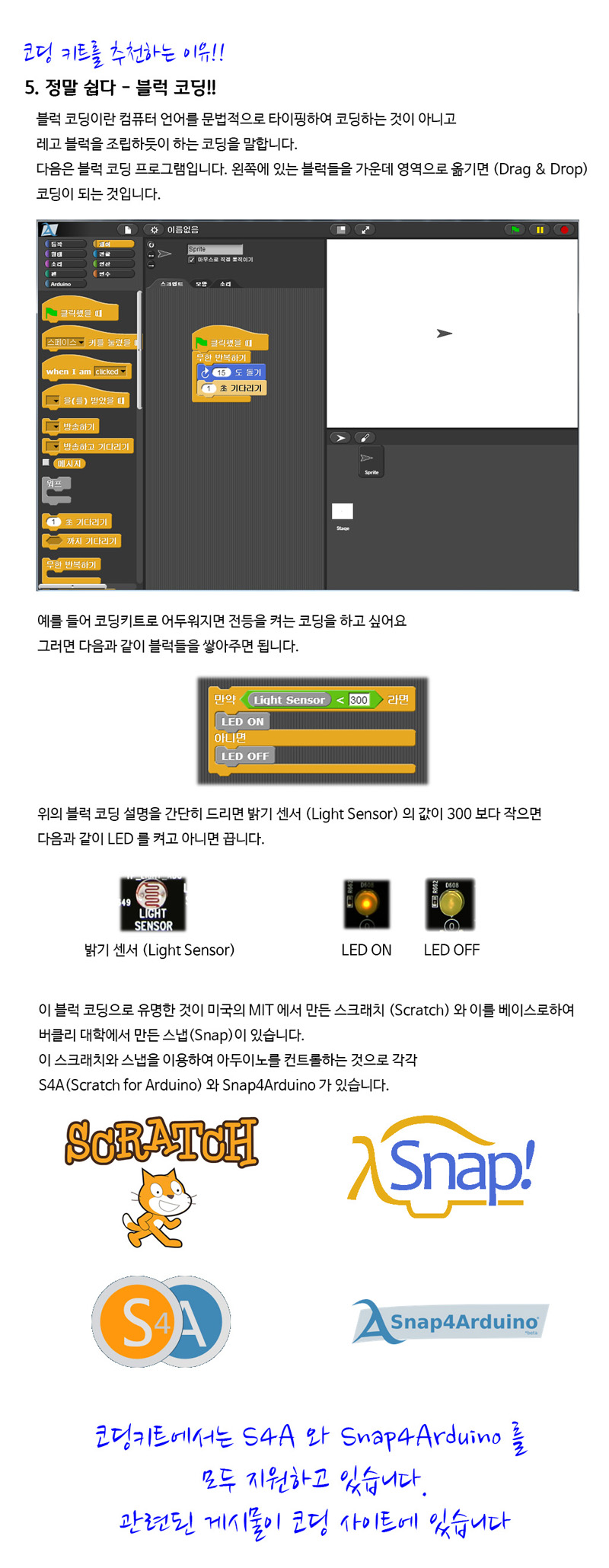

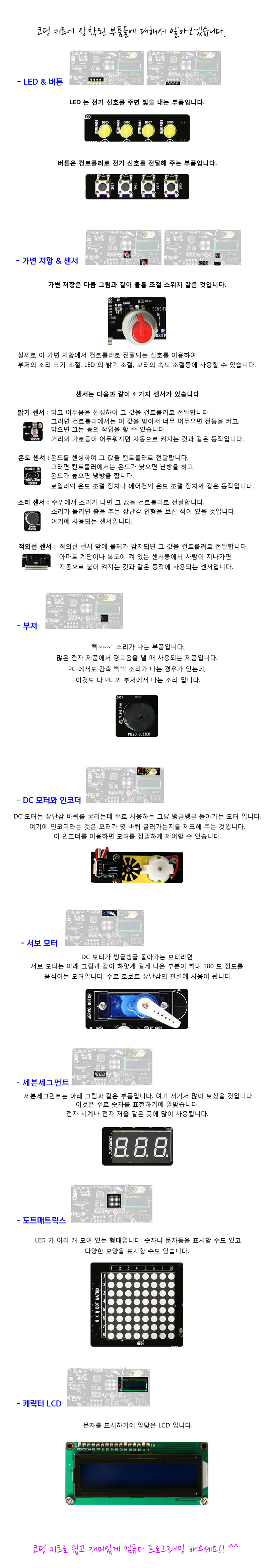

코팅키트 제품을 사용하다가 언제든 궁금한 점을 문의할 수 있고, 사용자들 간에 커뮤니티를 형성해서 다양한 의견과 팁 등에 대해서 공유할 수도 있다. 또한 코딩키트를 활용할 수 있는 실습 예제가 지속적으로 추가 게시되고 있어 기본적으로 교재를 통한 학습을 한 이후에도 계속해서 더 공부할 수 있는 장점이 있다. 더 자세한 사항은 디바이스마트 확인할 수 있다.
www.sisodream.com
Posted by 디바이스마트 매거진 on January 15, 2016 · Leave a Comment
HiFiBerry 제품군 디바이스마트 통해
국내 첫 정식 판매 개시
- 라즈베리파이와 납땜 없이도 연결되는 Rasberry Pi HAT 스타일(DAC+ Light 제외)
- Burr-Brown사(社)의 DAC 칩, 자체 볼륨 컨트롤 내장(DAC+, DAC+ Pro)
- RCA 커넥터 버전과 3.5mm Phone-jack 버전 선택 가능(DAC+)
- 고품질, 고효율의 Class-D 앰프 : 2개의 4 – 8Ohm 스피커 연결 가능(AMP+)
- 추가 외부 전원 필요 없이 라즈베리파이에서 직접 전원 공급 가능
|
 |
| HiFiBerry DAC+ standard – RCA version |
HiFiBerry Amp+ |
라즈베리파이 전용 고품질 사운드 모듈인 HiFiBerry 시리즈가 디바이스마트를 통해 국내에 처음으로 정식 판매를 시작했다. 지금까지는 해외 직구를 통해서만 구할 수 있었던 인기 제품을, 디바이스마트에서 국내 처음으로 Reseller 자격으로 정식 판매를 할 수 있게 된 것이다.
HiFiBerry 시리즈는 ‘Raspberry Pi HAT’의 형태로 출시되고 있다. Pi HAT의 장점은 바로 납땜 작업 없이 간단하게 라즈베리파이와 연결할 수 있다는 것이다. 또한 결합 시 사이즈가 커지는 것을 방지하기 위해서 보드의 아래쪽에 커넥터가 장착되어 있어, 장착한 상태로도 현존하는 대부분의 라즈베리파이용 케이스와 함께 활용할 수 있는 제품이다.
현재 판매되고 있는 C사의 오디오카드 모듈의 아날로그 출력 단자가 Stereo 단자로 되어 있어 Y 케이블로 앰프와 연결해야 하는 단점에 반해, HiFiBerry의 RCA Version 제품들은 인터 케이블을 직접 사용할 수 있다는 장점이 있다.
무엇보다도 HiFiBerry 시리즈의 큰 장점은 높은 성능에 비해 매우 저렴한 가격이다. 디바이스마트에서는 현재 Burr-Brown사(社)의 DAC chip을 사용한 DAC+ standard – RCA version과 Phone jack version이 46,800원에, ESS DAC chip이 장착된 DAC+ Light – RCA version 제품은 36,400원에 판매 중이며, 높은 품질에도 경쟁력 있는 가격으로 많은 소비자들에게 각광받고 있다.
디바이스마트는 현재 HiFiBerry의 다양한 제품군들 중에서 라즈베리파이 B+ 및 라즈베리파이2 모델 B와 호환되는 HiFiBerry DAC+ 시리즈, Digi+ 시리즈, 그리고 Amp+ 시리즈 모두 판매중이다. 각 제품들에 대한 더 자세한 사항은 디바이스마트 홈페이지에서 확인 가능하다.
| HiFiBerry DAC+ standard – RCA version 스펙
|
|
Improve your sound! The HiFiBerry DAC+ is a high-resolution digital-to-analog converter for the Raspberry Pi Model A+/B+ and 2B. This is a special sound card for the Raspberry Pi, that is optimized for one specific use case: the best audio playback quality.
This is the standard version which uses RCA connectors that you know from your normal stereo equipment (there is also a phone jack version). You can use any RCA cable you like. You can even add a phone jack onto the board (you have to solder it by yourself).
- Dedicated 192kHz/24bit high-quality Burr-Brown DAC for best sound quality.
- Hardware volume control. You can control the output volume using “alsamixer” or any application that supports ALSA mixer controls.
- Connects directly to the Raspberry Pi, no additional cables needed.
- No soldering required – comes as a pre-fabricated kit. You just plug it onto the Raspberry Pi B+, conform to the Raspberry Pi hardware-attached-on-top (HAT) specification. Mounted in less than a minute.
- Compatible with Raspberry Pi Model A+, B+ and 2B
- Directly powered from the Raspberry Pi, no additional power supply.
- Ultra-low-noise voltage regulator for optimal audio performance.
- Available with different output connectors: RCA or 3.5mm phone jack.
- Integrated EEPROM for automatic configuration (with write-protection). Note that this feature is still in development by the Raspberry Pi foundation. You will be able to upgrade your HiFiBerry DAC+ when it is officially available. The sound card already works without this feature.
- Comes with all components required to mount it. We include 4 M2.5x12mm spacers to fix the board onto the Raspberry Pi.
Notice about the compatibility with Raspberry Pi Model A and B: This board is only compatible with the new Raspberry Pi Model A+, B+ and 2B. If you have an older Raspberry Pi, please use the HiFiBerry DAC.
| HiFiBerry board 기능 비교 차트 |
| |
DAC+ Light |
DAC+ |
DAC+ Pro |
Digi+ standard |
Digi+ transformer |
Amp+ |
| Sample rates |
44.1-192kHz |
44.1-48kHz |
| Analog output |
Line out 2Vrms |
X |
최대 2 x 25W |
| Digital output |
X |
SPDIF |
X |
| 출력 단자 |
2 x RCA |
2 x RCA 또는
3.5mm 폰 잭 |
2 x gold-plated RCA |
TOSLink and RCA |
TOSLink and
독립(절연) RCA |
screw terminals |
| Chipset |
ESS |
Burr-Brown |
Burr-Brown + Xpresso |
Cirrus |
Cirrus |
Texas Instruments |
| 통합 볼륨 컨트롤 |
X |
O |
O |
X |
X |
O |
| 라즈베리파이 HAT |
X |
O |
O |
O |
O |
X |
| GPIO 연결(연결 가이드 링크) |
가능(40개의 핀헤더 납땜 가능) |
가능 |
| 전원 공급 |
라즈베리파이에서 직접 전원 공급 가능 |
라즈베리파이로부터 전원 공급, 또는 별도의 전원 공급 가능 |
라즈베리파이에서 직접 전원 공급 가능 |
외부 12-18V, 또는 라즈베리파이 |
| 부가 기능 |
|
외부 I2S DACs를 위한 클럭 제네레이터로 사용 가능 |
|
|
|
|
Additional Information |
|
|
| WEIGHT |
0.035 kg |
| DIMENSIONS |
13 x 8.5 x 2 cm |
|
|
 |
|
HiFiBerry DAC+ standard – RCA version 제품 구매하러가기
| HiFiBerry Amp+ 스펙
|
|
The HiFiBerry Amp+ is a high-quality, highly efficient Class-D power amplifier for the Raspberry Pi. Mount it onto the Raspberry Pi model A+, B+ or the new Raspberry Pi 2B and you have a stereo audio system. You only have to connect your loudspeakers. It is the ideal building block for multi-room audio installations.
- Class-D amplifier with up to 2x25W output power.
- Capable of driving 4 Ohm speakers.
- Fully controllable from the Raspberry Pi.
- 44.1kHz and 48kHz sample rates.
- Digital-analog conversion included, no need for external DACs or sound cards.
- Fully digital sound path for optimal audio performance.
- Connects directly to the Raspberry Pi, no additional cables needed.
- Integrated voltage regulator for the Raspberry Pi.
- Only one 12-18V external power supply needed for both AMP and the Raspberry Pi, no need for a USB power supply as well. We also stock a suitable 12V PSU and 18V PSU in our store.
- Comes as a pre-fabricated kit, just plug in onto your Raspberry Pi A+, B+ or2B. The necessary spacers are already included!
- This does not include the external 12-18V power supply that is needed to operate the HiFiBerry Amp and the Raspberry Pi but we have both a 12V PSU and 18V PSU available.
- It powers the Raspberry Pi, there is no need to add an external 5V power supply to the Raspberry Pi. However if you want to use power-hungry USB components you need to use a powered USB hub.
- You can’t connect the power to the Micro-USB port of the Raspberry Pi. The whole system including the Raspberry Pi will be powered from the external12-18V power supply.
Raspberry Pi compatibility: Note that the HiFiBerry Amp+ works only with the newer Raspberry Pi model A+, B+ and 2B, not with the older model A/B. Check out the HiFiBerry Amp for these models.
| HiFiBerry board 기능 비교 차트 |
| |
DAC+ Light |
DAC+ |
DAC+ Pro |
Digi+ standard |
Digi+ transformer |
Amp+ |
| Sample rates |
44.1-192kHz |
44.1-48kHz |
| Analog output |
Line out 2Vrms |
X |
최대 2 x 25W |
| Digital output |
X |
SPDIF |
X |
| 출력 단자 |
2 x RCA |
2 x RCA 또는
3.5mm 폰 잭 |
2 x gold-plated RCA |
TOSLink and RCA |
TOSLink and
독립(절연) RCA |
screw terminals |
| Chipset |
ESS |
Burr-Brown |
Burr-Brown + Xpresso |
Cirrus |
Cirrus |
Texas Instruments |
| 통합 볼륨 컨트롤 |
X |
O |
O |
X |
X |
O |
| 라즈베리파이 HAT |
X |
O |
O |
O |
O |
X |
| GPIO 연결(연결 가이드 링크) |
가능(40개의 핀헤더 납땜 가능) |
가능 |
| 전원 공급 |
라즈베리파이에서 직접 전원 공급 가능 |
라즈베리파이로부터 전원 공급, 또는 별도의 전원 공급 가능 |
라즈베리파이에서 직접 전원 공급 가능 |
외부 12-18V, 또는 라즈베리파이 |
| 부가 기능 |
|
외부 I2S DACs를 위한 클럭 제네레이터로 사용 가능 |
|
|
|
|
Additional Information |
|
|
| WEIGHT |
0.075 kg |
| DIMENSIONS |
9 x 7 x 3 cm |
|
|
 |
|
HiFiBerry Amp+ 구매하러가기
Posted by 디바이스마트 매거진 on January 15, 2016 · Leave a Comment
MyoWare Muscle Sensor 출시
Advancer Technologies의 진보된 기술력을 바탕으로 제작된 MyoWare Muscle Sensor가 새로 출시됐다.
이 제품은 전작인 Muscle Sensor v3보다 훨씬 더 향상된 기능을 많이 가지고 있다. 추가된 기능들 중에는 Single-Supply Operation(마이너스 전압 공급이 필요 없음) 기능과 전극을 위한 스냅 커넥터가 내장되어있다. 또한 새롭게 추가된 EMG 아웃풋, 역전력 보호, 파워 스위치, LED indicator, 2개의 마운팅 홀 등의 기능을 제공하고 있어서 다양한 메리트를 느낄 수 있게 해준다.
Muscle Seonsor를 사용하면, Maestro USB Servo Controller를 통한 팔 근육의 수축/이완을 모니터링 할 수 있고, 서보에 명령을 내려 움직임을 모방할 수도 있다. 이 외에도 구현해낼 수 있는 재미있는 추가 예제들은 공식 판매처 Pololu에서 제공하는 안내 페이지 에서 확인 가능하며, 제조사에서 제공하는 튜토리얼 페이지에서는 프로젝트 아이디어에 대한 다양한 정보를 얻을 수 있다.
이 제품은 디바이스마트 홈페이지를 통해 구입 가능하다.
|
|
- Dimensions: 2.1″ × 0.8″ (excluding reference electrode cable, which is about 3″ long)
- Operating voltage: 3.1 V to 6.3 V (unlike previous sensor versions, no negative supply is required)
- Analog voltage output from 0 V to +Vs (supply voltage)
- Adjustable gain
- Both EMG envelope and raw EMG outputs available
- Embedded electrode connectors – electrodes snap directly into MyoWare (alternatively, external electrode cables can be connected)
- LED Indicators – one power LED, and one LED that brightens when the muscle is flexed
- Power switch
- Reverse voltage protection
- Two mounting holes (suitable for M3 or #4 screws)
- Informative user’s guide (1MB pdf)
|
|
|
| The preferred way to power the MyoWare sensor is from the same logic voltage as the rest of your system (for example, 5 V when used with a 5 V microcontroller). If you power the sensor from a battery or another supply with a higher voltage, the output can be as high as the supply voltage (Vs), and we recommend that you take precautions (such as adjusting the gain) to make sure that the signal does not exceed what the rest of the system can handle. |
|
|
|
|
Specs |
|
|
Dimensions
| Size: |
2.1″ × 0.8 |
| Weight: |
7.5 g |
General specifications
| Minimum operating voltage: |
3.1 V |
| Maximum operating voltage: |
6.3 V |
| Reverse voltage protection?: |
Y |
| Supply current: |
9 mA |
Notes
- Sensor PCB size. This measurement excludes the reference electrode cable, which is about 3″ long.
- Without electrodes.
- Typical.
|
|
|
제품 구매하러가기
Posted by 디바이스마트 매거진 on January 15, 2016 · Leave a Comment
르네사스, 뉴티씨(NEWTC)와
임베디드 모듈 개발 및 판매 개시
르네사스일렉트로닉스 한국법인인 르네사스일렉트로닉스코리아는 국내 임베디드 교육용보드 전문 업체인 뉴티씨(NEWTC)와 반도체 부문에서 협력을 강화한다.
르네사스 관계자는 “글로벌 협력 파트너 뉴티씨(NEWTC)와 12월부터 임베디드 모듈 및 판매를 개시하며, 향후 사물 인터넷(IoT) 관련 통신 모듈을 개발하는 것을 검토하고 있다”고 밝혔다.
현재 뉴티씨는 저전력 고성능 마이크로 컨트롤러 제품인 ‘RL78’을 바탕으로 개발을 완료하고, 개발자용과 산업용, 교육용 임베디드 모듈을 판매할 예정이다. 현재는 메인보드 및 스테핑 모터, DC 모터, 서보 모터 등 각종 모터 컨트롤러 모듈 및 각종 센서 모듈 개발이 완료된 상태이며, 향후 르네사스 칩셋 관련 모듈을 늘려 나갈 계획이다.
아울러, 뉴티씨 자체 홈페이지(www.newtc.co.kr)를 통해서 일반 기업 개발자 및 전자 관련 학생을 대상으로 개발 환경 구축 및 회로도, 소스 코드, 강좌 등을 제공할 예정이다.
