2채널 핸디형 오실로스코프 추천. OWON HDS1022M-N
(본 글은 pinkwink.kr에도 동기 기고되는 글입니다.)

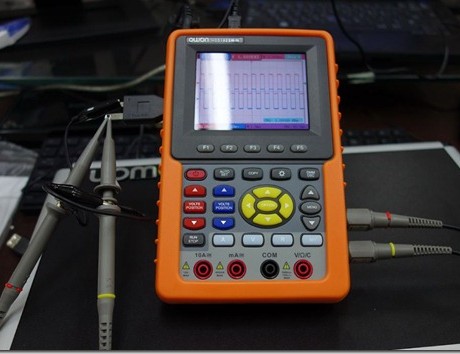

이번에는 오실로스코프 하나를 소개할려고 합니다. Owon이라고 하는 중국 회사의 제품입니다. 다양한 모델이 라인업되어 있어서 몽땅 소개하기는 어렵고, 하나를 표본삼에 소개할까 합니다. OWON의 HDS1022M-N이라는 제품인데요. 기본 사양을 먼저 살짝 소개하겠습니다.
OWON HDS1022M-N
Bandwidth 20MHz
Sample rate 100MS/s
Horizontal Scale 5ns/div ~ 100s/div
Rise time <17.5ns @ input, typical
Channels Dual
Display 3.7 inch
Dimension 180*115*40 (mm)
이렇습니다. 일단 20MHz 대역의 밴드폭이니 보급형이라고 보실 수 있습니다. 그러나 같은 보급형이라고 하더라도, 이 정도 대역이면 어마어마한 전력이나 노이즈를 다루는 경우가 아니라 MCU 정도 레벨에서 연구 및 학습을 하시는 거라면 충분히 사용할만 합니다. 특히, 동급에 비해 어마어마한 가격의 매력(50만원대)을 가지면서, 또 그 기능도 괜찮기 때문이지요.
일단, 2채널 오실로스코프, 디지털 멀티미터…
압착기(ECT-225D) 사용 방법
몰렉스(molex)사의 커넥터는 전기,전자,기계등 여러 분야에 다양하게 사용됩니다.
커넥터는 연결 방법에 따라 Board to Board, Wire to Board, Wire to Wire 로 구분합니다.
디바이스마트에서는 다양한 Wire to Board 제품이 많이 판매되고 있습니다.

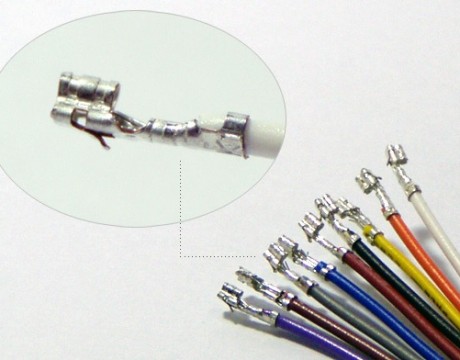

Wire 타입의 커넥터를 처음 사용하는 분들이 클림프를 압착하는 작업을
어려워 하는 경우가 많습니다. (실제 문의가 많이 들어옴^^;)
그래서 간단히 클림프를 압착하는 방법에 대해 애기하려 합니다.
여러 방법 중 한가지 팁이니 작업은 본인이 편한대로 사용하면 됩니다.
압착기를 처음 접해보는 사람들에게 조금이나마 도움이 되기 위해
적는 글이니 숙련자(?) 분들의 오해 없으시길 바랍니다.
하나, 전선 및 압착기 선택 하기
1) 선택한 클림프의 사용 가능한 전선 규격을 확인 합니다.
주로 AWG(미국전선규격)로 구분합니다.
AWG 숫자가 높을수록 전선의 직경이 작아 집니다.
2) 압착기는 클림프의 종류에 맞춰 선택하지 않고, (몰렉스사 정품…
